Узел технического учета тепловой энергии — что это и зачем нужны узлы учета тепла

  • Среда, 10 Февраль 2021 11:55
  • Поделиться: 
    -->

Классический узел учета тепловой энергии представляет собой набор измерительной арматуры, отслеживающей расход и параметры теплоносителя. Получаемые данные:

  • позволяют определить потребление тепла в течение обозначенного периода;
  • обеспечивают учет издержек на отопление и горячее водоснабжение.

Технические компоненты, осуществляющие учет тепловой энергии, проходят обязательную сертификацию. В процессе эксплуатации узла проводятся сервисные и поверочные мероприятия. Первые предполагают контроль герметичности соединений и пропускной способности труб, вторые — проверку точности работы счетчиков.

Все расходомеры узла учета тепловой энергии опломбируются контролирующей организацией. Нарушение пломб исключает принятие показаний как достоверных.

Зачем нужен узел

Наличие узла учета обеспечивает оперативный сбор информации о потреблении теплоносителя. Наиболее прогрессивное оборудование передает сведения в режиме реального времени посредством GSM-связи.

Получение актуальной информации о расходе тепловой энергии позволяет решить следующие задачи:

  • Выявление мошенников и неплательщиков. Сведения, предоставляемые узлом учета тепловой энергии, отображают потребление теплоносителя в рамках подъезда, дома или отдельной постройки. Они исключают махинации с показаниями внутриквартирных счетчиков, позволяют выявить несанкционированные врезки, точно рассчитать объем задолженности потребителей за горячую воду.
  • Определение параметров воды. Наличие дополнительных измерительных модулей помогает выяснить температуру и давление теплоносителя. Снижение данных показателей может свидетельствовать о повреждении изоляции трубы, вскрытии лотка, наличии утечек и пробоев.
  • Оптимизация работы отопительного контура. В теплые дни возможно снижение нагрузки на систему отопления. Это позволяет сэкономить средства, уменьшив нагрев теплоносителя.

Наличие узла учета тепловой энергии — обязательное требование для новых домов. Конфигурация оборудования зависит от конструктива и особенностей эксплуатации постройки.

Узлы учета тепла также устанавливаются в зданиях существующего фонда. Соответствующие работы проводятся в ходе капитального ремонта объекта. Монтаж оборудования идет с учетом параметров сети и специфики здания.

В состав стандартного узла тепловой энергии входит ряд компонентов:

  • Теплосчетчик. Устройство, определяющее объем тепловой энергии, расходуемый потребителями. Прибор комплектуется расходомером, выявляющим общее количество поданной воды.
  • Запорная арматура. Вентили, перекрывающие подачу жидкой рабочей среды на время замены элементов узла или профилактики. Параметры запорной арматуры определяются диаметром труб в системе, а также степенью ее автоматизации.
  • Грязевик. Фильтрующий элемент, защищающий компоненты узла учета энергии от воздействия инородных частиц. Грязевик работает по принципу сетчатого механического фильтра, задерживает включения средних и крупных размеров.
  • Термопреобразователь. Модуль, устанавливаемый в наполненную маслом гильзу. Он передает данные о нагреве жидкости на теплосчетчик, быстро реагирует на смену температуры воды.
  • Датчик давления. Способствует точному проведению расчетов, а также быстрому выявлению утечек.
  • Обратный клапан. Защитный компонент, предотвращающий обратный ход рабочей среды (горячей воды).

В рамках узла учета тепловой энергии могут размещаться дополнительные приборы. Они не входят в состав основных устройств, приобретаются отдельно. Упрощают эксплуатацию узла, снижают расходы на сервисные и измерительные операции.

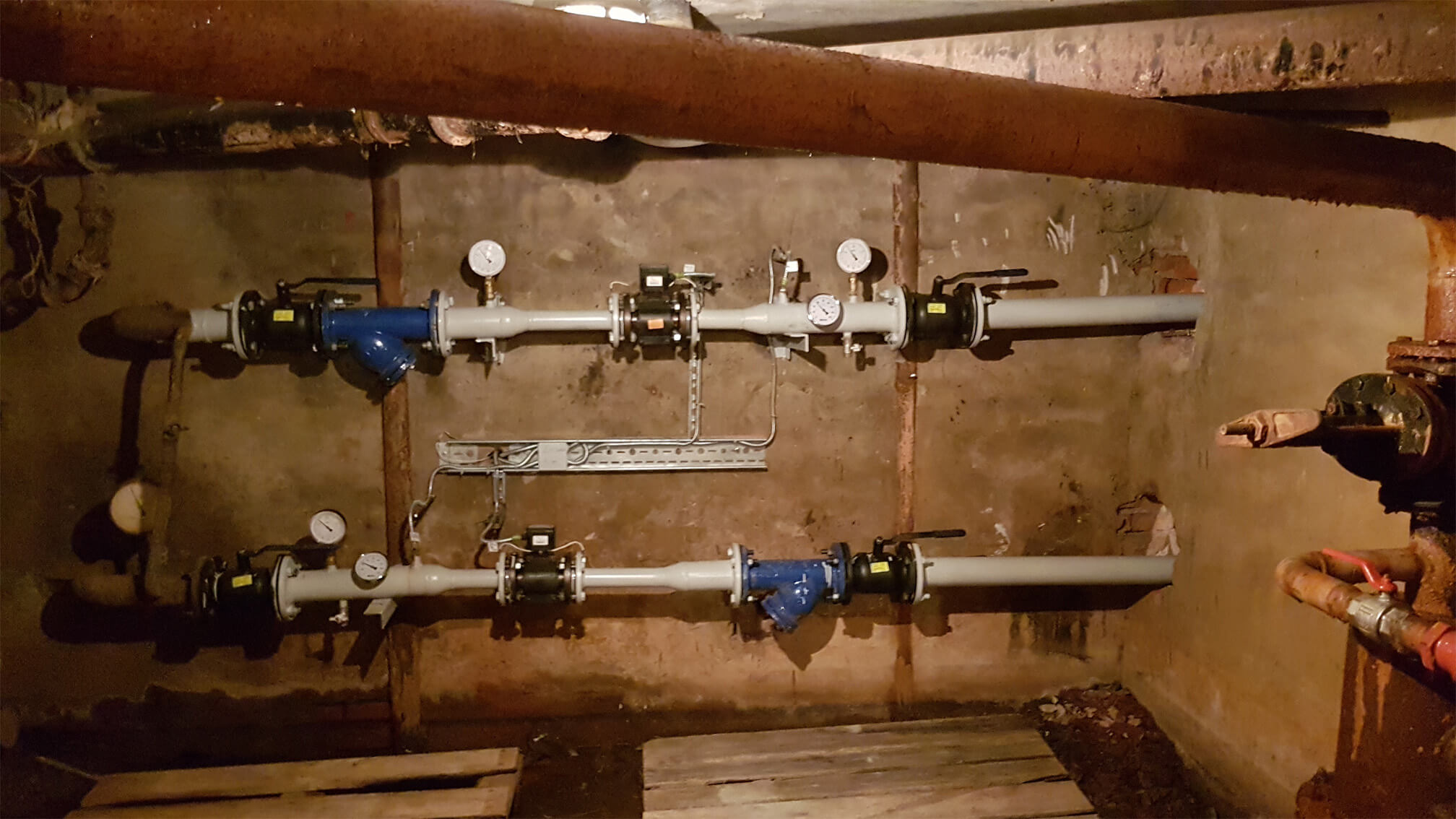

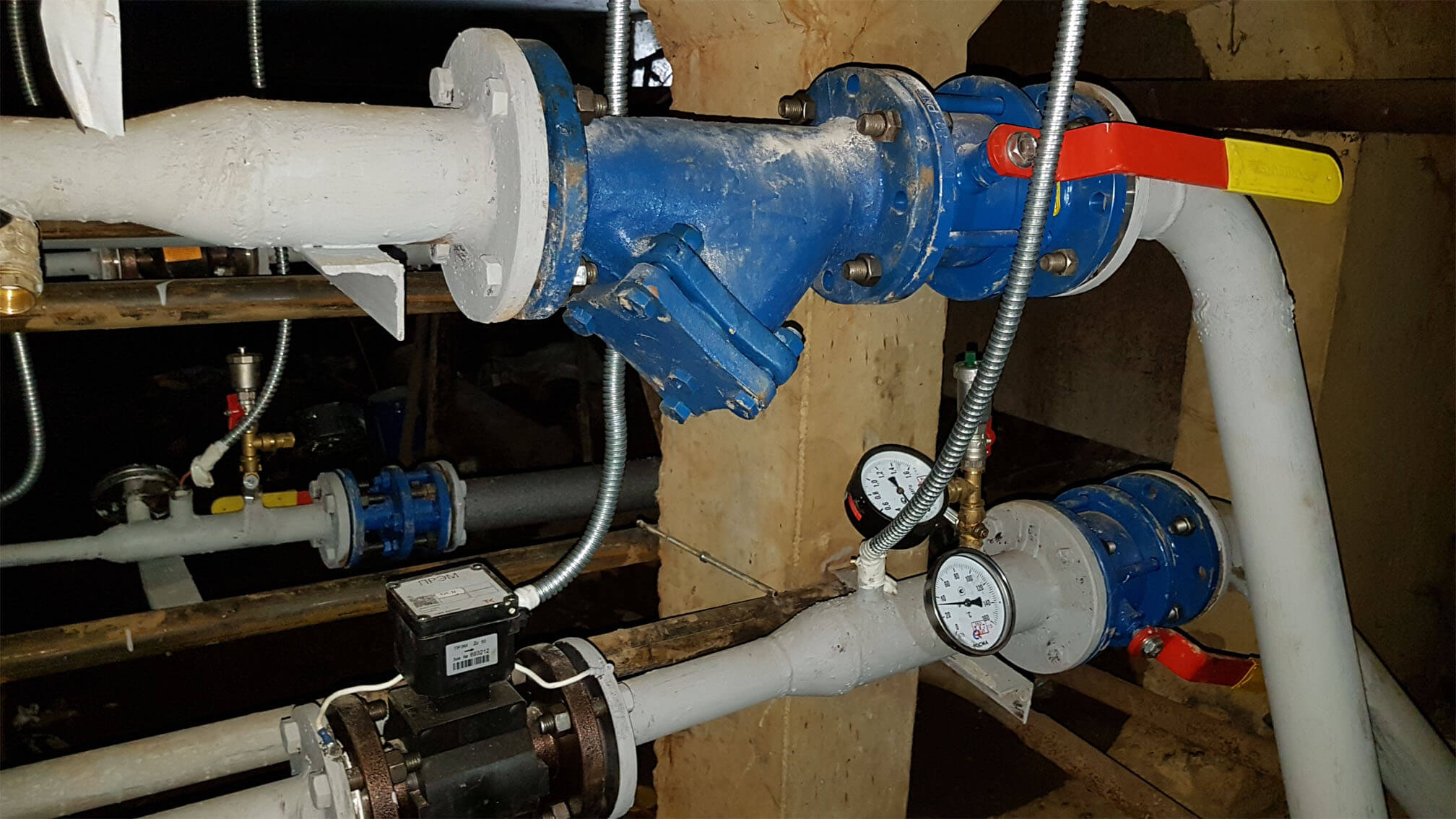

ПРЭМ 50 Расходомер ПРЭМ 80

Виды теплосчетчиков

Оборудование, осуществляющее точный учет тепла, позволяет оптимизировать расход воды, имеет энергонезависимый архив, хранящий данные об ошибках и показания расхода тепловой энергии. На основании перечисленных сведений проводится анализ работы системы, определяется потребность в обслуживании и ремонте.

Наличие контролирующего оборудования позволяет осуществлять точные взаиморасчеты в части оплаты горячей воды и тепловой энергии. Параметры применяемых устройств зависят от конфигурации узла учета.

Выделяют приборы с расходомерами следующих типов:

  • Тахометрические. Наиболее простые и доступные решения. Устройства оснащены крыльчаткой, интенсивность вращения которой свидетельствует об уровне потребления теплой воды. Счетчики подобной конструкции часто встречаются в быту. Они надежны и неприхотливы.
  • Ультразвуковые. Устройства со сложным электронным блоком. Отсутствие подвижных частей обеспечивает длительную эксплуатацию прибора, существенно расширяет сервисные интервалы. Расход тепловой энергии определяется путем измерения скорости распространения ультразвуковых волн в потоке воды. Модуль комплектуется независимым элементом питания, срок службы которого составляет 10 лет.
  • Вихревые. Интенсивность движения вихревых потоков позволяет определить объем поступающей жидкости.
  • Электромагнитные. Учетный блок с катушкой, формирующей электромагнитное поле, питается от сети 220 В, ориентирован на крупные тепловые узлы предприятий и многоквартирных домов.

Учетные компоненты требуют технического обслуживания. Процедура призвана поддерживать устройства в работоспособном состоянии, устранять возникающие неисправности. В рамках плановых ТО осуществляется ежемесячное снятие показаний, а также общий визуальный осмотр.

Калибровка счетчиков тепловой энергии производится согласно заданному интервалу. Периодичность поверок указывается в паспортах изделий.

Использование счетчиков категорически запрещено в следующих случаях:

  • Истек срок поверки. Такое оборудование нуждается в повторной поверке. Операцию проводят аккредитованные специалисты с профильным оборудованием. По завершении работ в паспорте прибора ставится соответствующая отметка.
  • Нарушена пломба. Показания, передаваемые счетчиком с поврежденной пломбой, не могут считаться достоверными. Мастер установит, с какой целью вскрывалась пломба, а также выдаст заключение о возможности дальнейшей эксплуатации прибора.
  • Некорректные данные. Если устройство учета тепловой энергии выдает завышенные или заниженные показания и не подлежит ремонту, оно должно быть списано.
  • Наличие врезок в трубопровод. Врезки, не предусмотренные проектом (схемой) системы, провоцируют дополнительный расход тепловой энергии. Дальнейшая эксплуатация счетчика возможна после устранения данных недостатков.

В ряде случаев доступ к оборудованию для учета тепловой энергии затруднен из-за затопления пункта, где размещены контролирующие приборы, или из-за антисанитарных условий. Для проведения целевых процедур потребуется устранение ограничивающих факторов.

Элеваторный узел

Элеваторные узлы располагаются в подвалах жилых домов и промышленных объектов. Обеспечивают распределение тепла для отапливания помещений и подачи горячей воды.

Вода, нагретая не выше 95 градусов, подается посредством коллектора. Если теплоноситель более высокой температуры, он охлаждается элеватором. Для этого производится подмес жидкости, остывшей в процессе прохождения контура.

Классический состав устройства:

  • струйный элеватор;
  • смесительная камера;
  • сопло;
  • элементы обвязки.

В роли обвязки выступает запорная арматура, обеспечивающая нормальное функционирование узла. Также возможно наличие манометров, термометров и прочих измерительных приборов. В отдельных случаях применяются элементы автоматизации, расширяющие возможности для контроля энергии узлом.

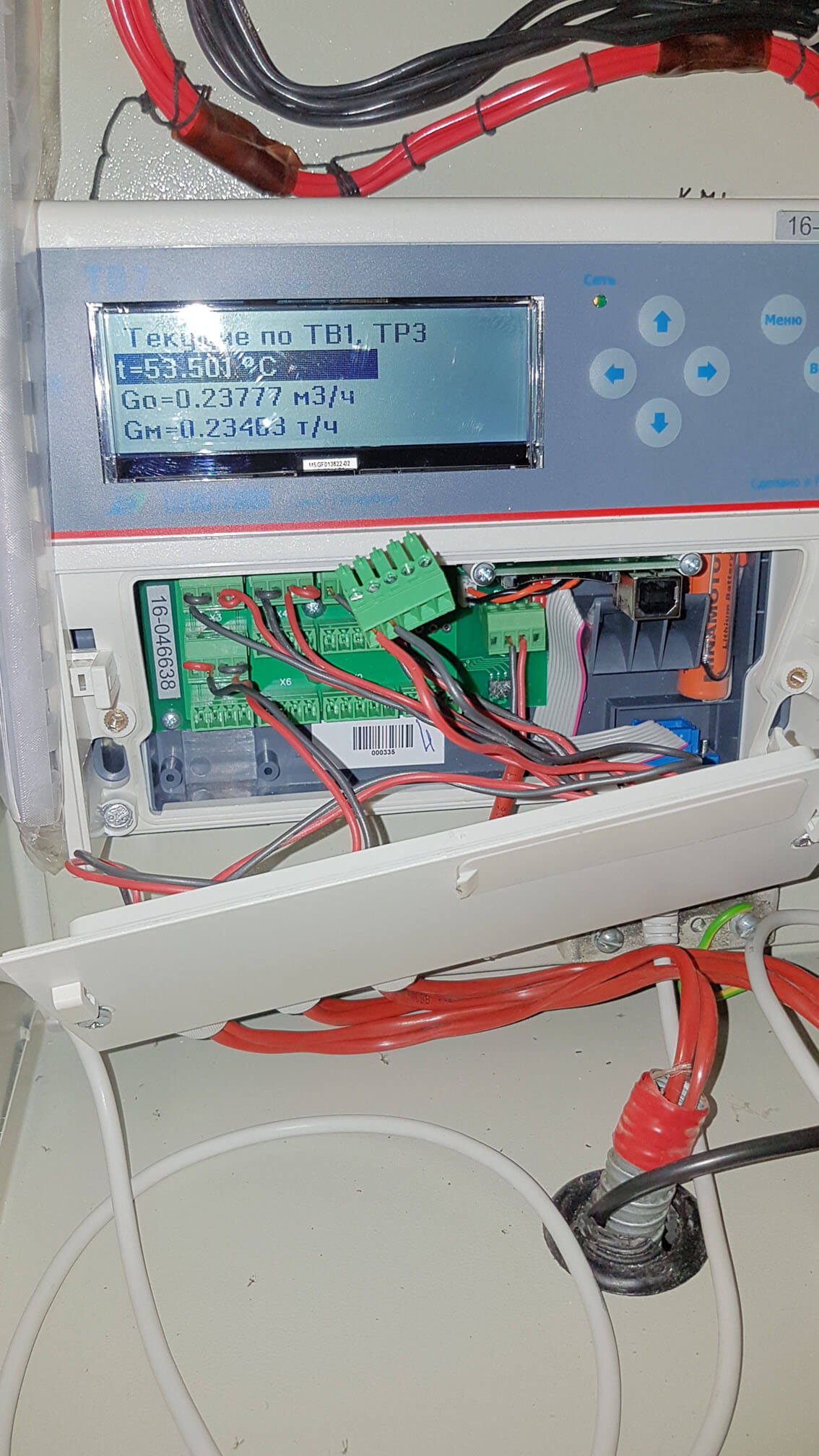

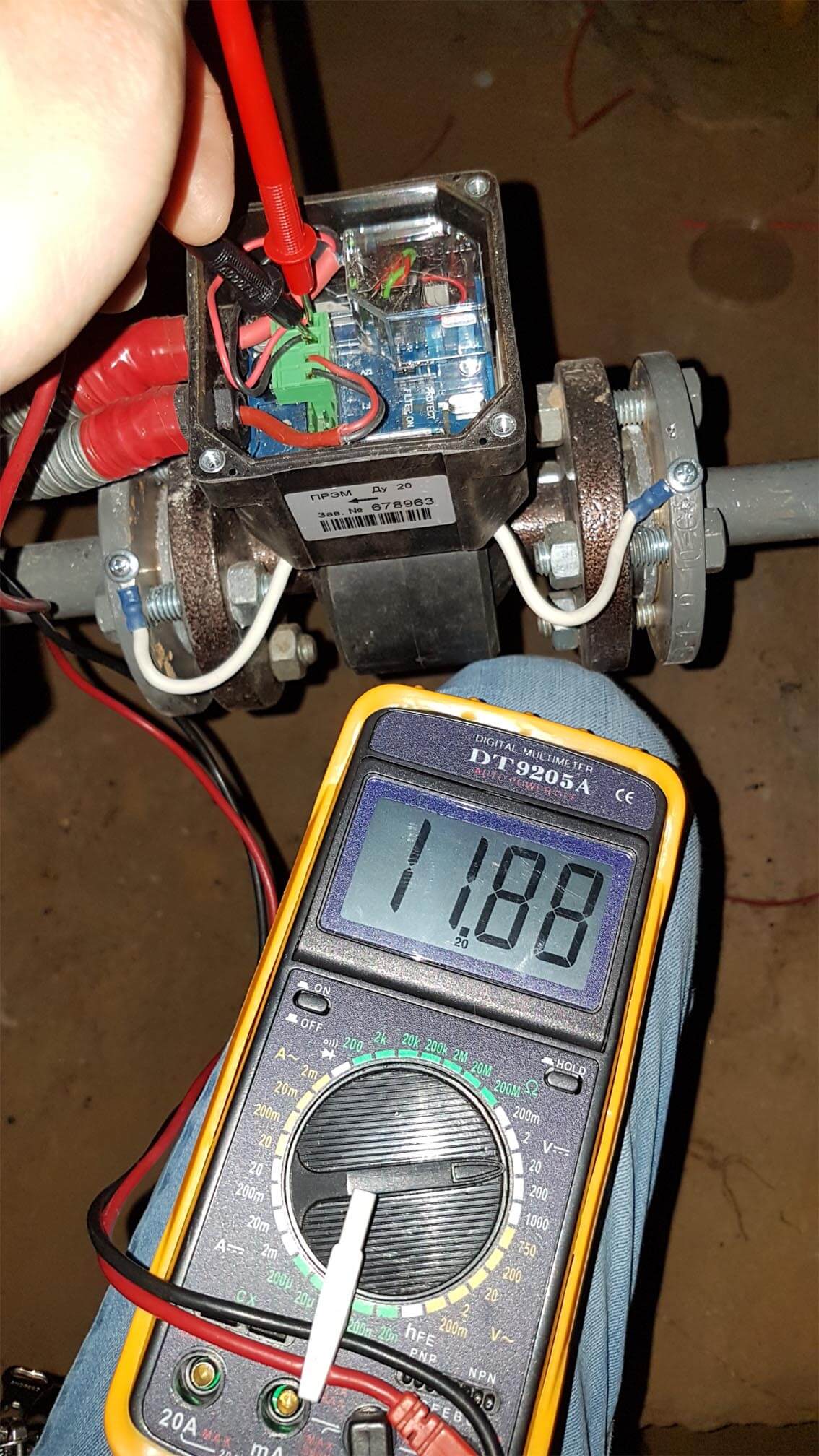

Термотроник тв-7 ПРЭМ 20

Особенности установки

Формирование теплового узла проходит в несколько этапов.

  • Подготовка технического задания. Заказчик обращается в подрядную организацию. Предоставляет развернутое ТЗ, содержащее требования к тепловому узлу, информацию о мощности котельной и параметрах помещения. В процессе согласования технического задания возможна корректировка.
  • Первичный осмотр. Специалисты выезжают на место, где планируется размещение теплового узла. Они осматривают имеющиеся коммуникации и само помещение. Проводится полный спектр замеров, делаются необходимые фотографии.
  • Создание проектной документации. На основании полученных сведений разрабатывается проект узла. Документ включает сметный расчет, графические и текстовые материалы. В нем представлено подробное описание монтажных и пусконаладочных работ.
  • Доставка оборудования. Техника, задействуемая при создании узла, подвозится на объект. Она проверяется на предмет дефектов, переносится к месту установки.
  • Монтаж. Закрепление элементов узла выполняют квалифицированные монтажники. Специалисты используют профильное оборудование и материалы, проводят подготовительные мероприятия, а также работы по размещению контролирующих энергию устройств и герметизации основных соединений. При необходимости выполняется подводка электрических кабелей для запитки модулей узла.
  • Пусконаладка. Проверка работоспособности оборудования и его последующая настройка. Организуется мониторинг и выполняется пробная отправка данных (при наличии соответствующих модулей).
  • Ввод в эксплуатацию. Схема узла передается в теплоснабжающую организацию, представители которой согласовывают конфигурацию оборудования, дают разрешение на его использование.

Узел, введенный в эксплуатацию, приступает к регламентной работе. Стоимость мероприятий по проектированию, монтажу и пусконаладке рассчитывается индивидуально, зависит от сложности процесса, специфики объекта и параметров устанавливаемого оборудования.

При эксплуатации теплового узла важно соблюдать ряд правил.

  1. Работы по обслуживанию и ремонту техники выполняются аккредитованными специалистами. Сведения о проводимых мероприятиях заносятся в журнал учета, подтверждаются Ф. И. О. и подписью ответственного лица.
  2. При выявлении отклонений в работе теплосчетчика и смежной арматуры оформляется соответствующий запрос в обслуживающую организацию. Компания предоставляет экспертов, способных определить причину поломки и методы ее устранения.
  3. Узел содержится в сухости и чистоте. Недопустимо использование пространства в качестве складского помещения или мастерской. Трубы поддерживаются в рабочем состоянии. При необходимости производится их ремонт или частичная замена.
  4. Поверка измерительных приборов выполняется согласно графику.

Корректная эксплуатация и своевременное обслуживание теплового узла гарантируют его долгое и беспроблемное функционирование.
