Сварка труб ПНД
Компания Теплоогнезащита имея огромный опыт работ по проектированию и монтажу инженерных коммуникаций выполнит сварку труб полиэтилена низкого давления. Полиэтиленовые трубы (пнд) широко применяемый материал в строительстве. Их используют для сборки напорных и безнапорных трубопроводов. Трубы легко подвергаются обработке имеют небольшой вес. Если вам нужна качественная сварка труб пнд обращайтесь к нам! Наши специалисты умеют, любят и хотят работать! Работаем с ведущими производителями без посредников!
Сварка труб ПНД – это такой процесс, при котором неразъемное соединение получают при помощи нагрева, расплавления торцов двух срезанных полиэтиленовых труб, муфт или фитингов, под воздействием определенной высокой температуры и точно вымеренному времени, а затем, присоединения под давлением или взаимопроникновением и дальнейшего остывания в состоянии покоя.
По сравнению с металлическими и полипропиленовыми трубами ПНД трубы обладают рядом существенных достоинств: стойкость к окислению, разрушению микроорганизмами, к механическим нагрузкам, к температурным перепадам, небольшой вес, экономность, экологичность. ПНД трубы произведенные по ГОСТ 16338-85 безопасны для окружающей среды и человека.
Вырезка из ГОСТ 16338-85 п.2.9. :
Базовые марки и композиции полиэтилена, разрешенные Министерством здравоохранения СССР для изготовления изделий, контактирующих с пищевыми продуктами, питьевой водой, косметическими и лекарственными препаратами, а также для изготовления игрушек, указаны в приложении 2. Для этих целей используют газофазные композиции полиэтилена высшего и первого сортов, суспензионные - первого и второго сортов, запах и привкус водных вытяжек которых по ГОСТ 22648-77 не превышает одного балла.
Вырезка из ГОСТ 16338-85 п.3.2. :
Полиэтилен базовых марок и композиций при комнатной температуре не выделяет в окружающую среду токсичных веществ и не оказывает при непосредственном контакте влияния на организм человека. Работа с ним не требует особых мер предосторожности.
ПНД трубы используются для прокладки водопроводов и оросительных систем, монтажа канализации, защиты пучков кабелей при прокладке электрических сетей. Из-за того, что у полиэтилена довольно низкая температура плавления, 80 градусов, ПНД трубы нельзя использовать для транспорта веществ с температурой больше 40 градусов.
Цены на сварку ПНД труб
Ø, мм | SDR | Цена монтажа за стык | Минимальный заказ* |
Стыков в день | Необхо- димая эл. мощность и Стоимость аренды электро- генератора | ||||
---|---|---|---|---|---|---|---|---|---|
Без снятия Грата | Со снятием Грата для ЦТД (контрольный стык) | Москва и до А-107 (МБК). | От А-107(МБК) до А-108(ББК) | Далее А-108(ББК) | |||||
90 | 26-11 (PN6-16) | 800 р. | 960 р. | 20000 р. | 15000 р. | 18000 р. |
по догово- |
до 25 |
7 кВт 220V 4000 р./смена |
110 | 26-11 (PN6-16) | 800 р. | 960 р. | ||||||
125 | 26-11 (PN6-16) | 800 р. | 960 р. | ||||||
140 | 26-11 (PN6-16) | 800 р. | 960 р. | ||||||
160 | 26-11 (PN6-16) | 900 р. | 1100 р. | ||||||
180 | 26-11 (PN6-16) | 1000 р. | 1200 р. | 10-15 | |||||
200 | 26-11 (PN6-16) | 1100 р. | 1300 р. | ||||||
225 | 26-11 (PN6-16) | 1300 р. | 1500 р. | ||||||
250 | 26-11 (PN6-16) | 1600 р. | 1900 р. | ||||||
280 | 26-11 (PN6-16) | 2100 р. | 2500 р. | ||||||
315 | 26-11 (PN6-16) | 2500 р. | 2760 р. | ||||||
355 | 26-11 (PN6-16) | 2900 р. | 3500 р. | 23000 р. | 18000 р. | 23000 р. |
по догово- |
5-10 |
12 кВт 380V 5000 р./смена |
400 | 26-11 (PN6-16) | 3300 р. | 3900 р. | ||||||
450 | 26-11 (PN6-16) | 3900 р. | 4600 р. | ||||||
500 | 26-11 (PN6-16) | 5000 р. | 6000 р. | ||||||
560 | 26-11 (PN6-16) | 5400 р. | 6400 р. | ||||||
630 | 26-11 (PN6-16) | 6000 р. | 7200 р. | ||||||
710 | 26-11 (PN6-16) | 8000 р. | 9000 р. | 30000 р. | 27000 р. | 35000 р. |
по догово- |
4-8 |
44 кВт 400V 10000 р./смена |
800 | 26-11 (PN6-16) | 9000 р. | 10000 р. | ||||||
900 | 26-11 (PN6-16) | 10000 р. | 12000 р. | 42000 р. | 36000 р. | 45000 р. |
по догово- |
4-6 | |
1000 | 26-11 (PN6-16) | 12000 р. | 14000 р. | ||||||
1200 | 26-11 (PN6-16) | 15000 р. | 18000 р. | 60000 р. | 60000 р. | 65000 р. |
по догово- |
2-4 | |
1400 | 26-11 (PN6-16) | 20000 р. | 24000 р. |
Как получить идеальный трубопровод?
Лучший трубопровод представляет собой сплошную трубу, без задиров, шероховатостей, искривлений чтоб смотря на трубу человек подумал что её изготовили именно для этого места, и доставили с завода трубу именно такой. Но на практике, из-за сложности трубопровода и ограниченности длины трубы, приходится делать множество соединений труб. Развитие науки и техники в настоящее время дало возможность выпускать новое оборудование, которое позволяет выполнять сварку труб ПНД встык, не используя дополнительных фитингов, такой способ позволяет не закупать дополнительных материалов, а только заказать только услугу Сварка труб ПНД
Для соединения ПНД тубы существует два способа:
- разъемные соединения с использованием специальных пластиковых соединителей. Они обычно используются для временного соединения веток трубопровода в местах, где трубы не подвергаются воздействию высокого давления.
- сварка труб ПНД встык может проводится с использованием разных аппаратов: стыковая сварка с механическим, или гидравлическим сжатием, а также ручными аппаратами для сварки труб небольшого диаметра.
Когда выполняется сварка труб ПНД между очищенными торцами труб помещают нагревательный элемент, который размягчает полиэтилен. При правильном выполнении этой операции, шов получается прочнее, чем стенки трубы. Такое качество шва не допускает возможности прорыва трубопровода в местах соединения.
Электромуфтовая сварка ПНД тоже требует соответствующего оборудования. При таком способе соединения, трубы свариваются не между собой, а привариваются к муфте. Чаще всего электромуфтовую сварку используют при ремонте и расширении старых трубопроводов.
Что регламентирует сварку труб ПНД?
- СНиП 3.05.04-85:
3.58 Соединение труб из полиэтилена высокого давления (ПВД) и полиэтилена низкого давления (ПНД) между собой и с фасонными частями следует осуществлять нагретым инструментом методом контактно-стыковой сварки встык или враструб. Сварка между собой труб и фасонных частей из полиэтилена различных видов (ПНД и ПВД) не допускается.
3.61 Сварку труб из ПВД и ПНД допускается производить при температуре наружного воздуха не ниже минус 10°С. При более низкой температуре наружного воздуха сварку следует производить в утепленных помещениях.
- СП 62.13330.2011:
4.1 Строительство сетей газораспределения и реконструкция изношенных стальных газопроводов должны осуществляться: с применением преимущественно полимерных труб и соединительных деталей (например, из полиэтилена и его модификаций, полиамидов).
10.4.1Сварка полиэтиленовых газопроводов соединительными деталями с ЗН должна выполняться аппаратами, осуществляющими регистрацию результатов сварки с их последующей выдачей в виде распечатанного протокола.
Технология сварки труб ПНД
Сварка труб ПНД выполняется в следующей последовательности действий:
- Проверка качества труб, которые предстоит сваривать. Когда выполняется сварка труб ПНД, контролируется овальность, равномерность толщины стенки, соответствие толщины стенки маркировке, указанной на трубе.
- Установка концов труб в центратор, который выравнивает их взаимное расположение.
- Механическая очистка внешней и внутренней частей трубы.
- Установка давления перемещения (для пневматических приборов).
- Торцовка. С внешней поверхности обоих концов трубы снимается тонкий слой полиэтилена, чтобы получившийся шов был аккуратным и прочным.
- Снятие стружки.
- Проверка торцов труб по величине зазора.
- Обезжиривание торцов спиртосодержащим средством для улучшения качества сварки.
- Установка нагревательного элемента - плоской металлической пластины.
- Установка рабочего давления (для пневматических приборов).
- Образование первичного грата.
- Донагрев торцов трубы.
- Удаление нагревателя.
- Осадка стыка.
- Охлаждения шва.
- Проверка качества соединения. Качественный шов представляет собой равномерный кольцевой валик, выступающий над поверхностью трубы на 2,5 - 5 мм. При этом смещение труб не должно превышать 0,1 толщину стенки
Преимущества работы с СК "Теплоогнезащита"
- Сварка труб ПНД выполняется специалистами, аттестованными НАКС.
- Фирма использует собственное качественное оборудование.
- Возможность качественной сварки труб ПНД большого диаметра.
- Предоставление услуг жителям регионов.
- Быстрое выполнение срочных заказов.
- Возможность получить скидку на сварку труб ПНД большого диаметра.
Если вы хотите заказать услугу – сварка труб ПНД, обращайтесь в СК "Теплоогнезащита".
Спасибо! Ваше сообщение отправлено.

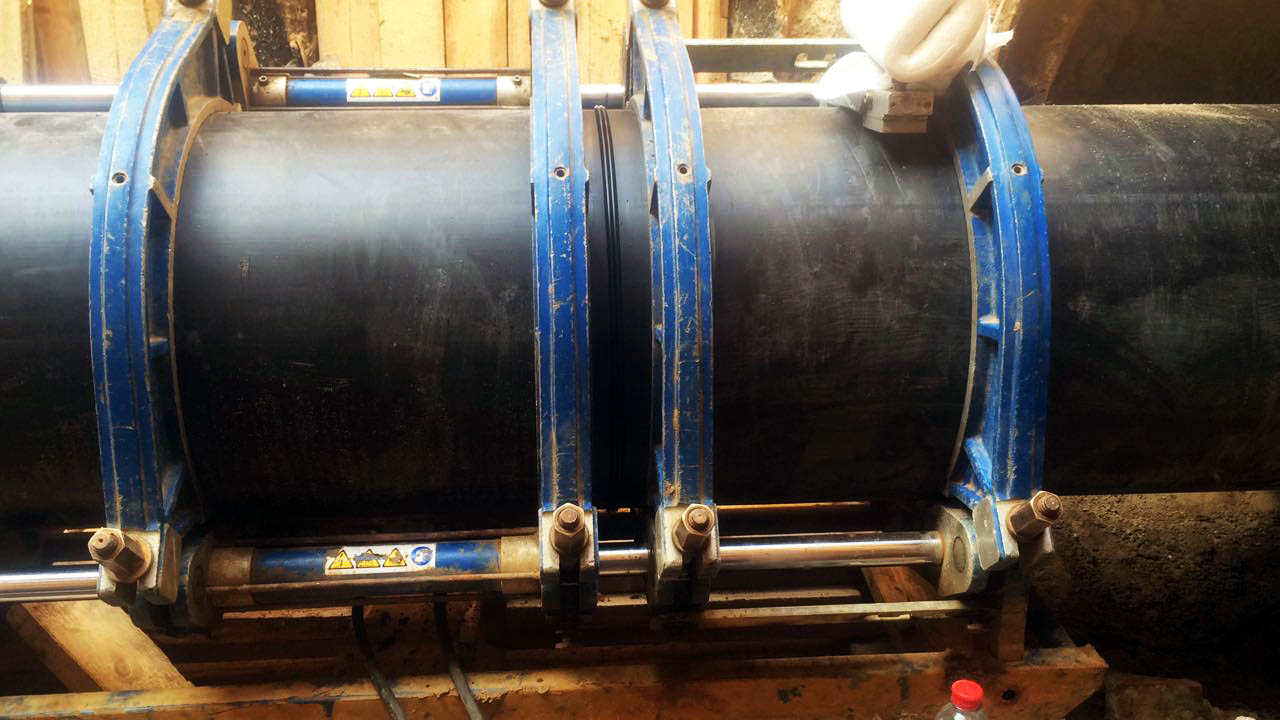

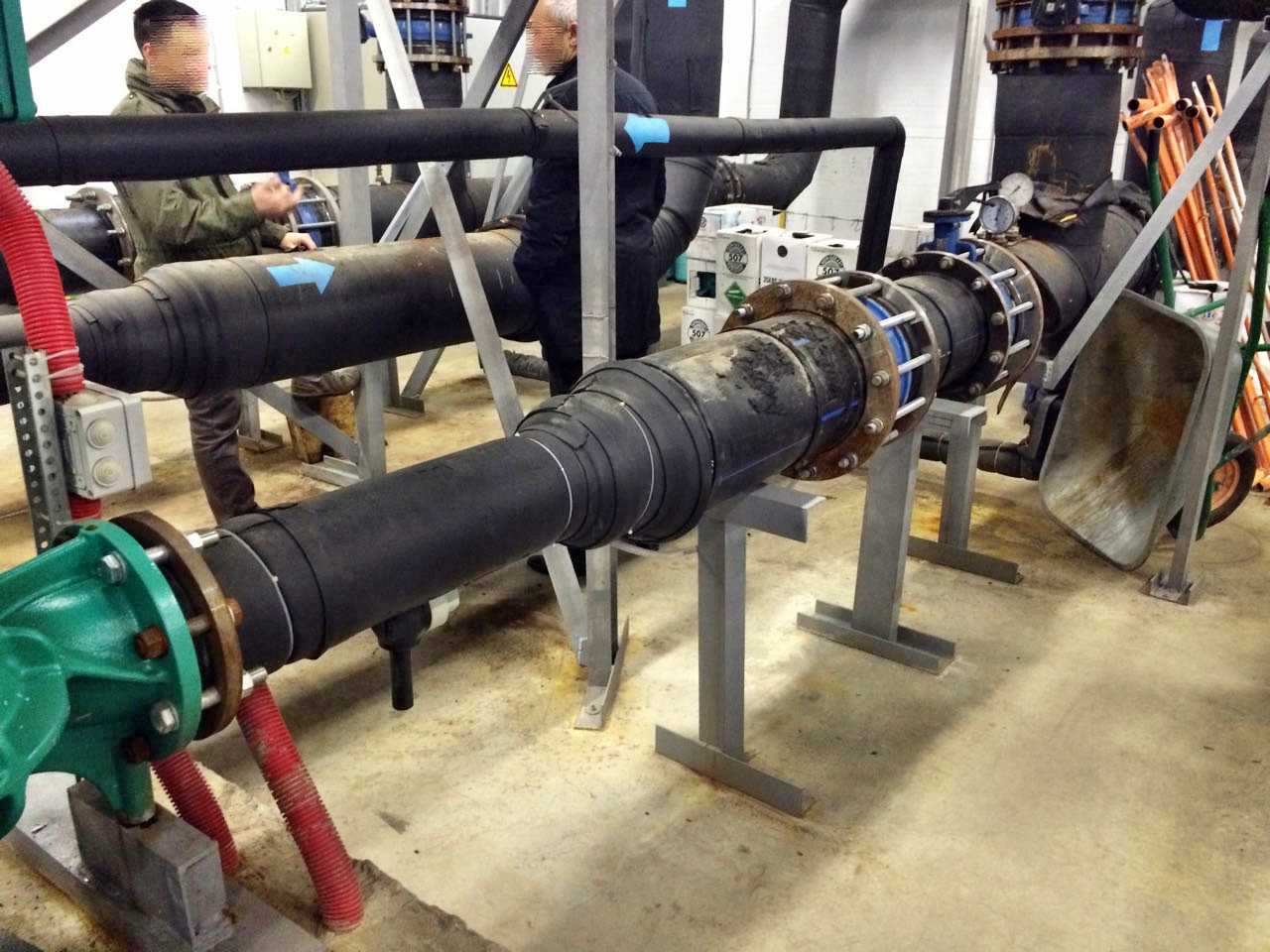

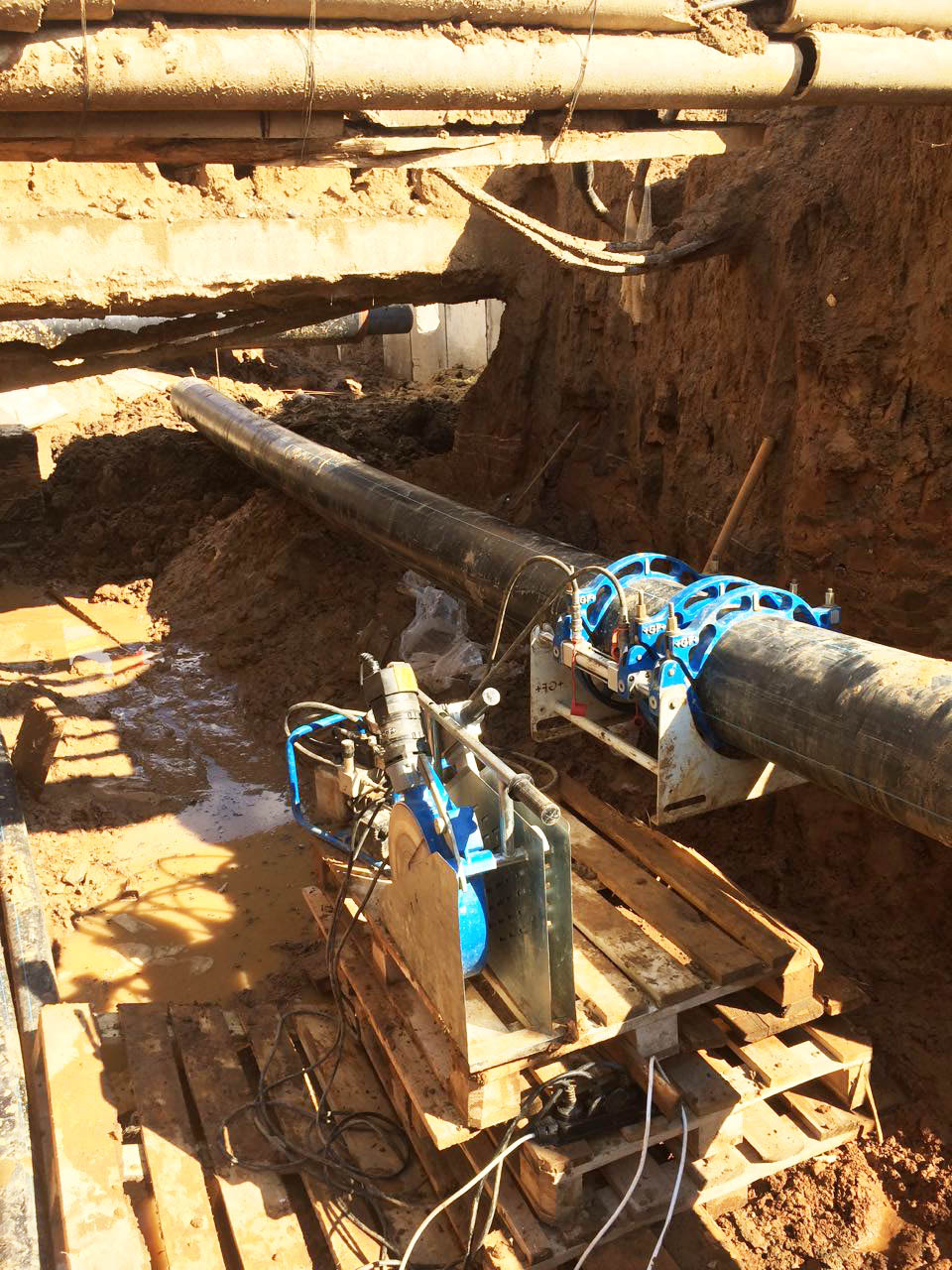

Фото сварки труб ПНД

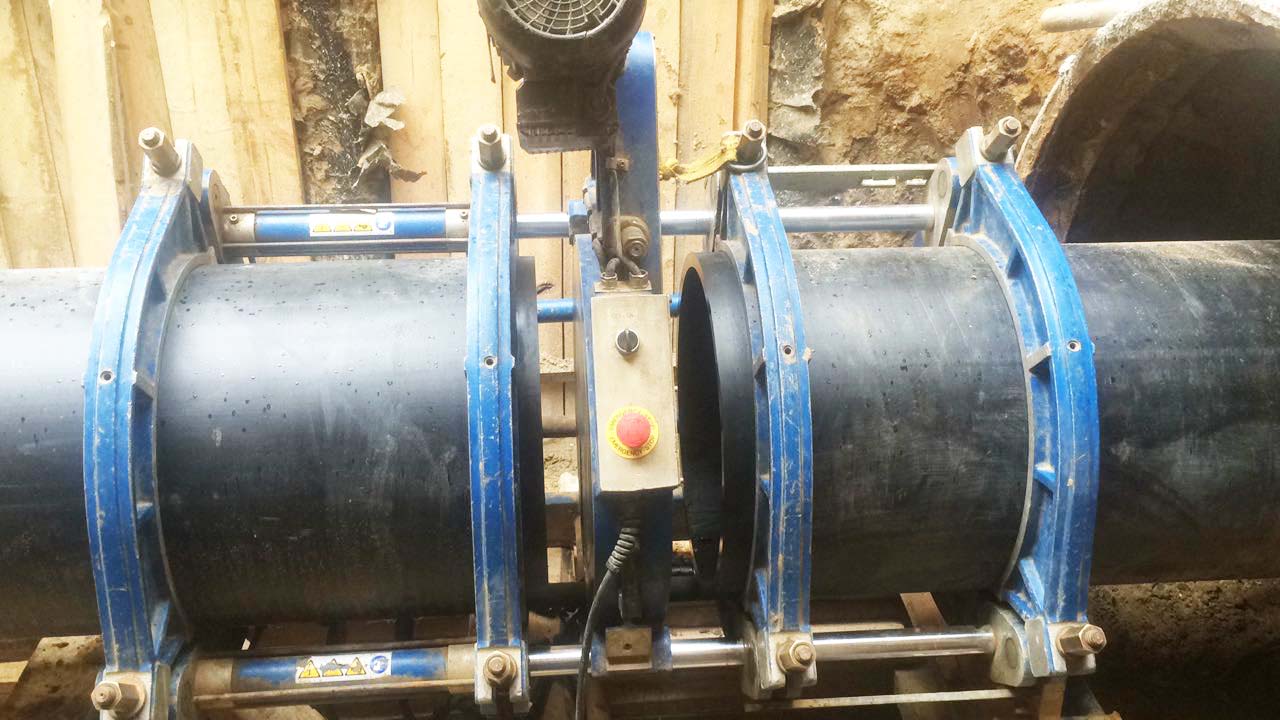

- Сварка Труб ПНД Сварка Труб ПНД
- Процесс Сварки ПНД Процесс Сварки ПНД

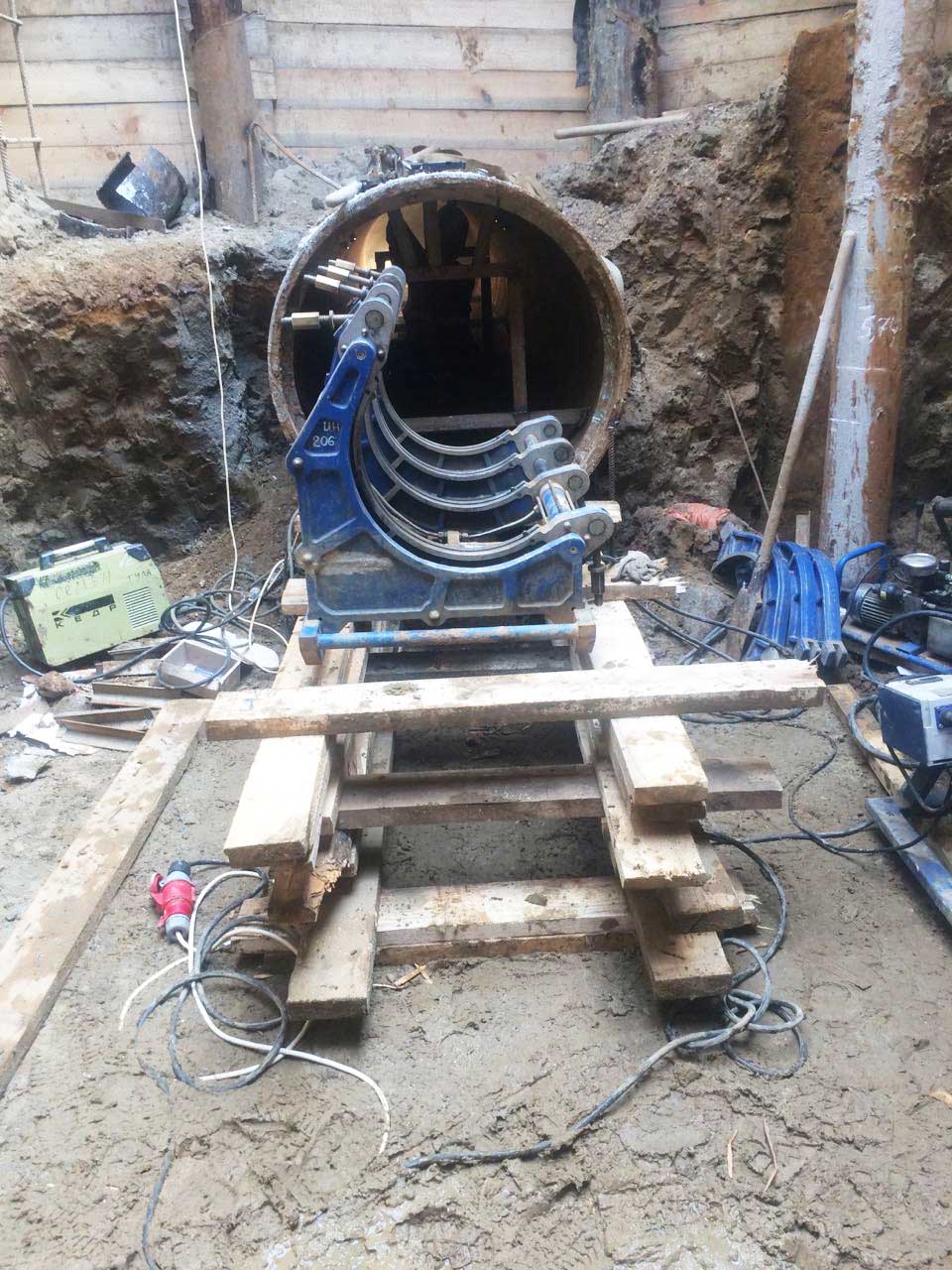

- Подготовка к сварке ПНД Подготовка к сварке ПНД

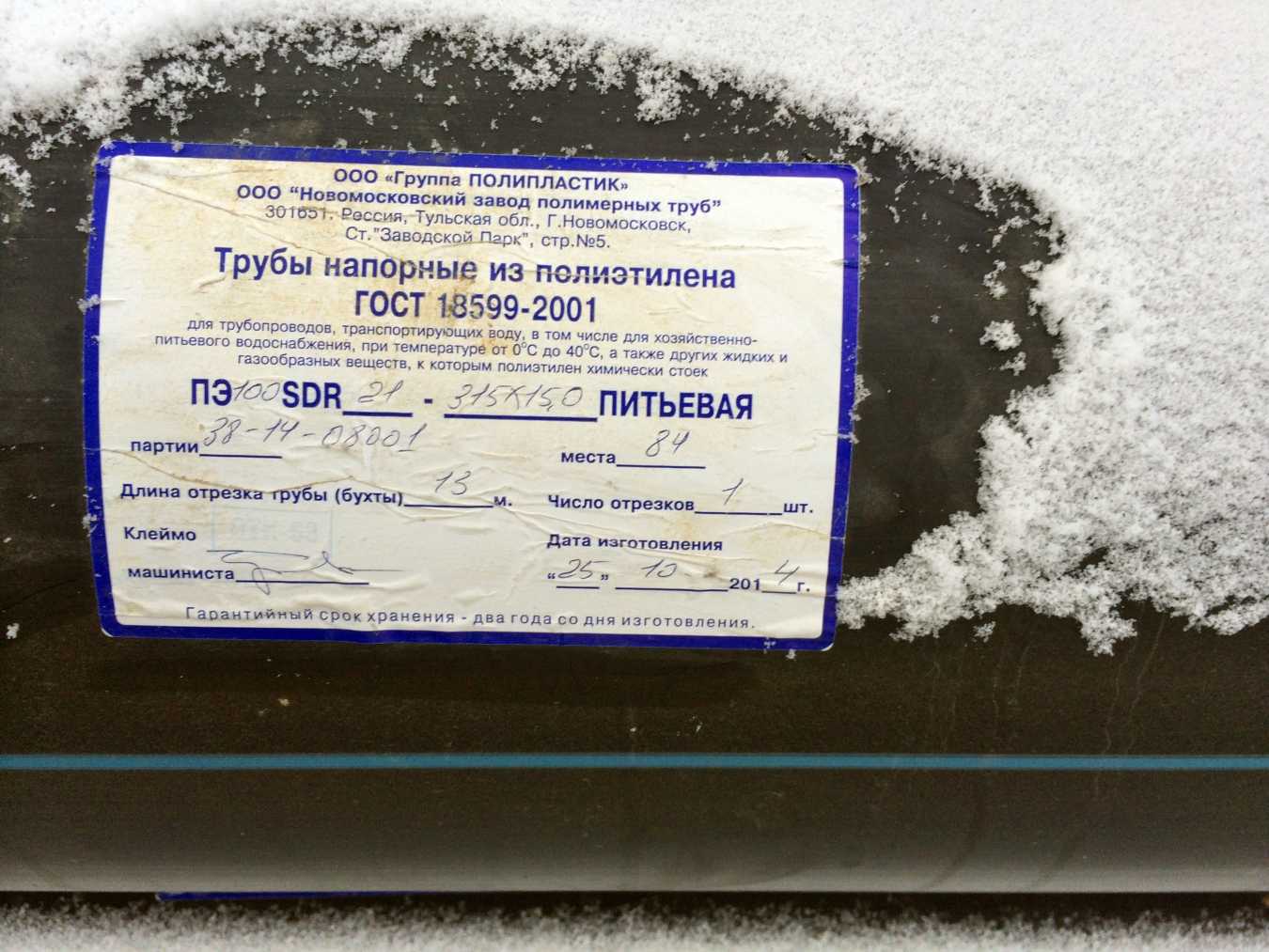

- Труба ПНД до сварки Труба ПНД до сварки

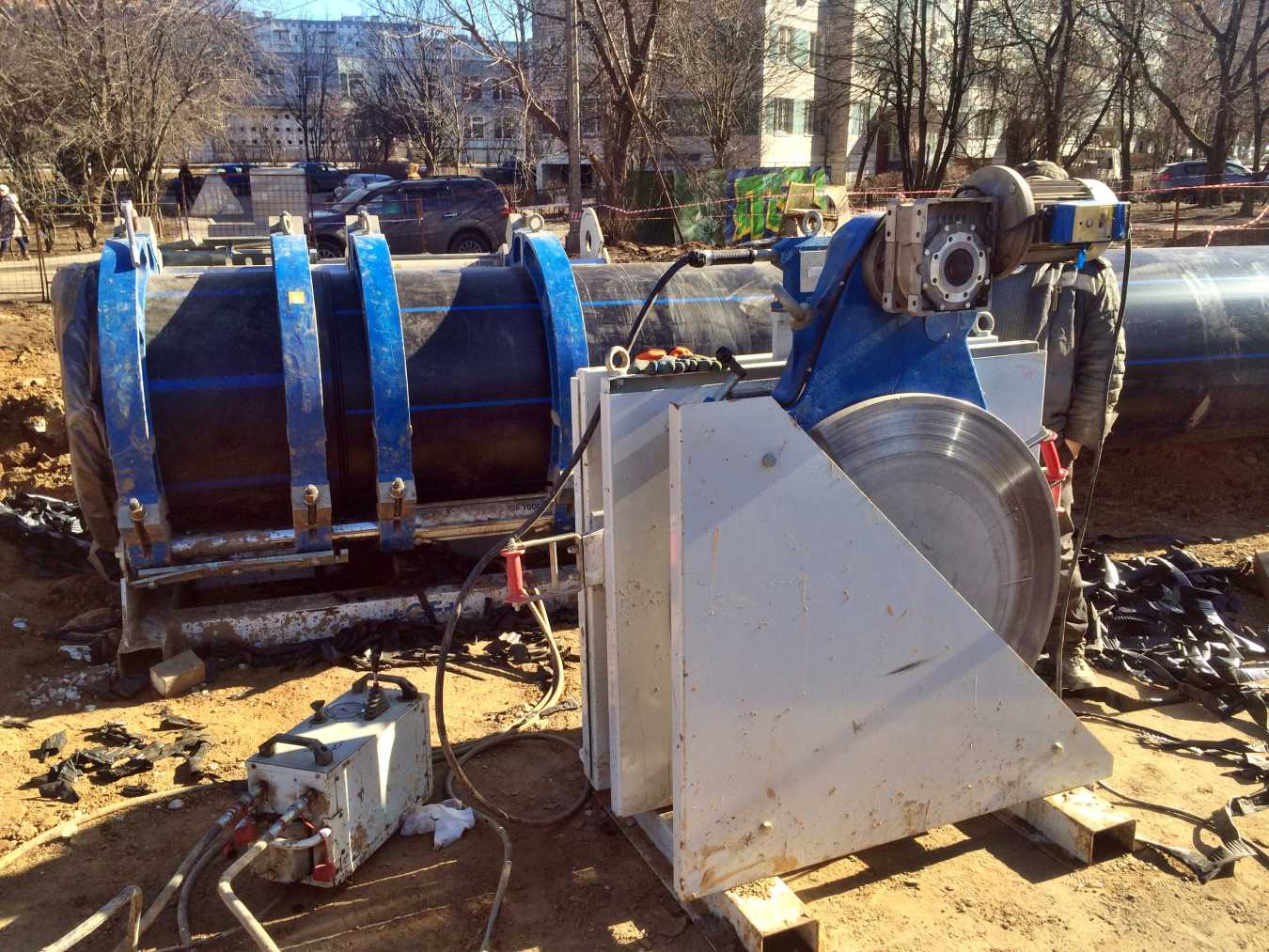

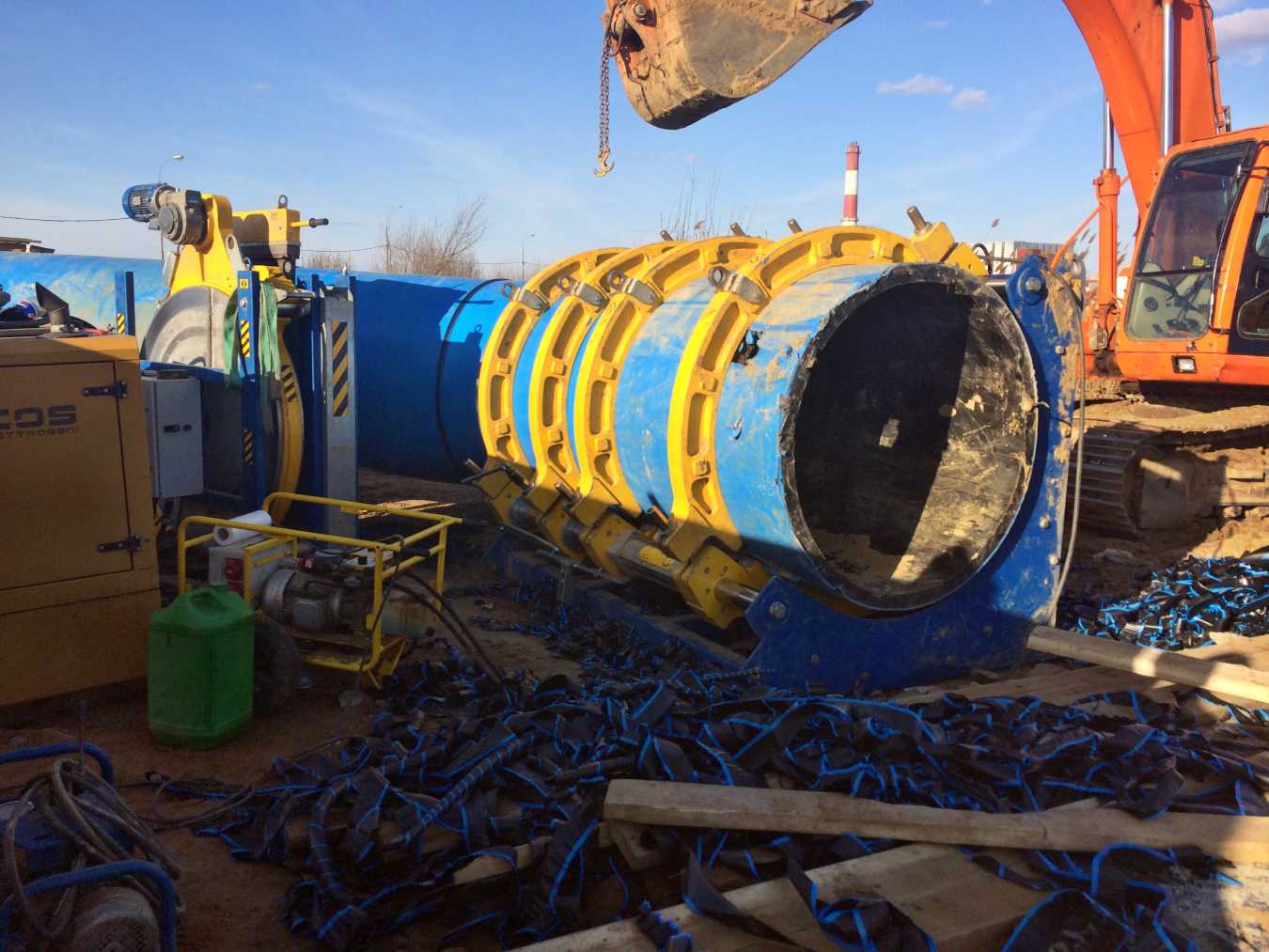

- Аппарат для сварки пнд Аппарат для сварки пнд
- Аппарат для сварки пнд Аппарат для сварки пнд

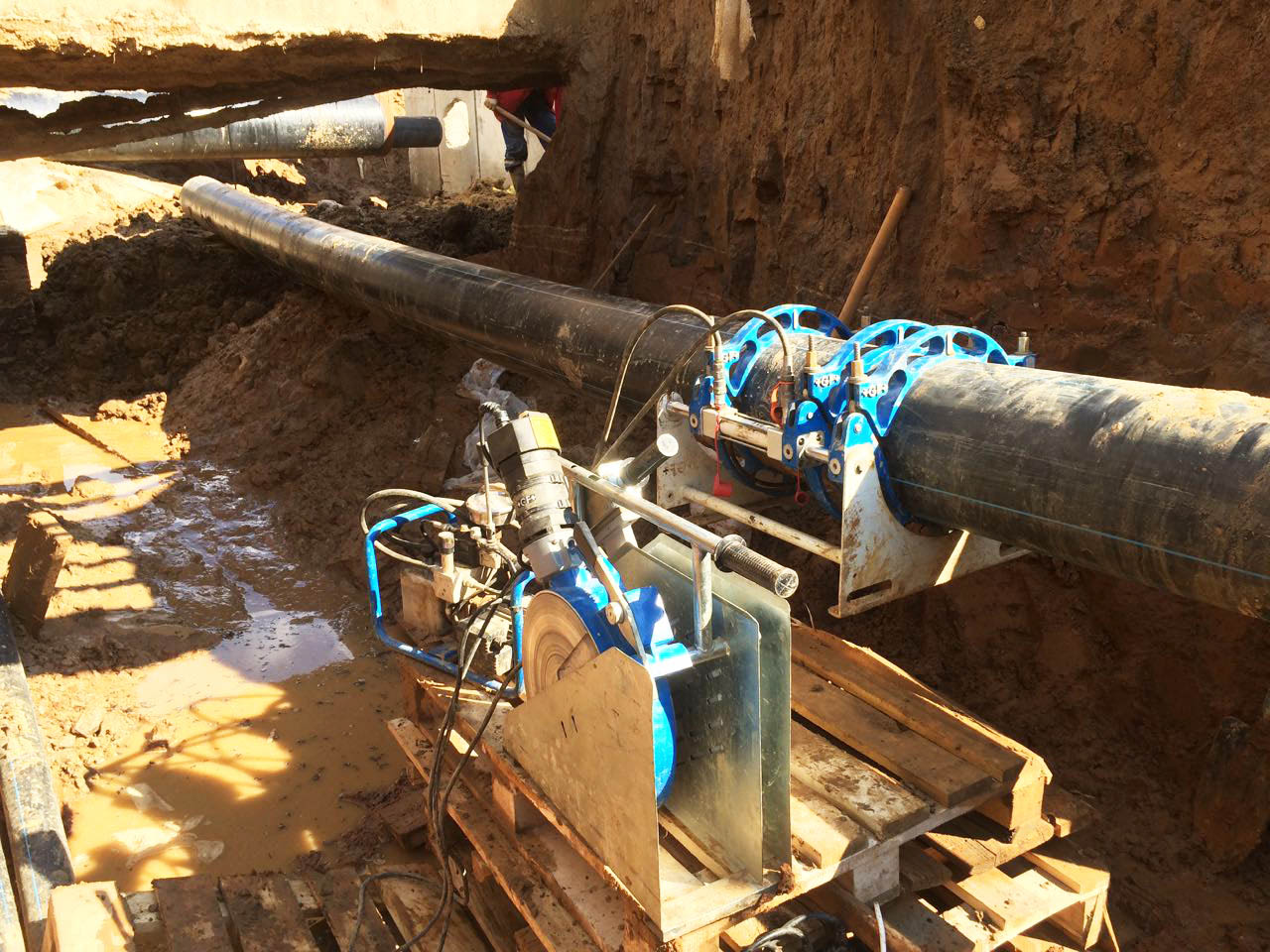

- Сварка пнд труб Сварка пнд труб

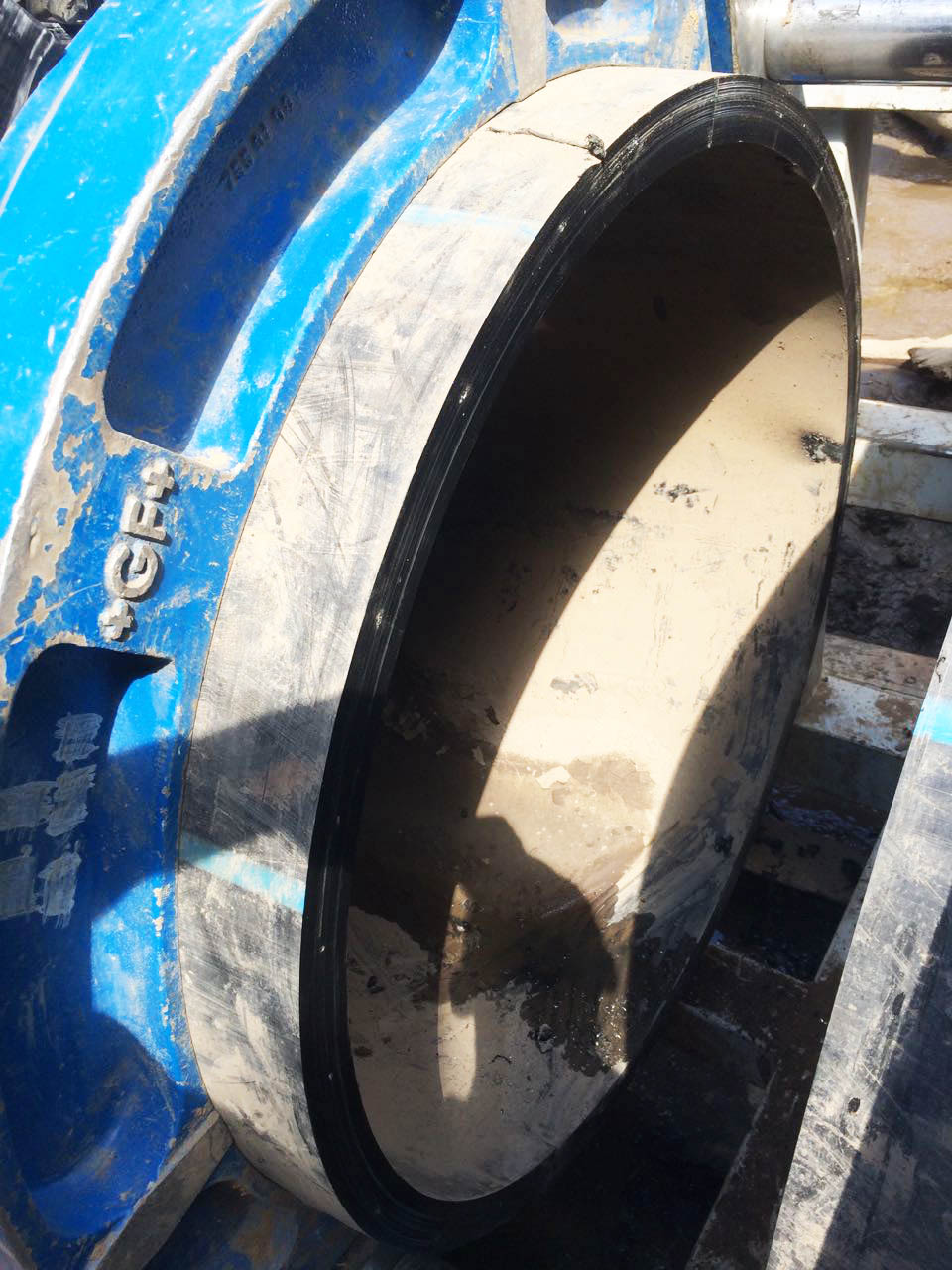

- Стык ПНД до сварки Стык ПНД до сварки

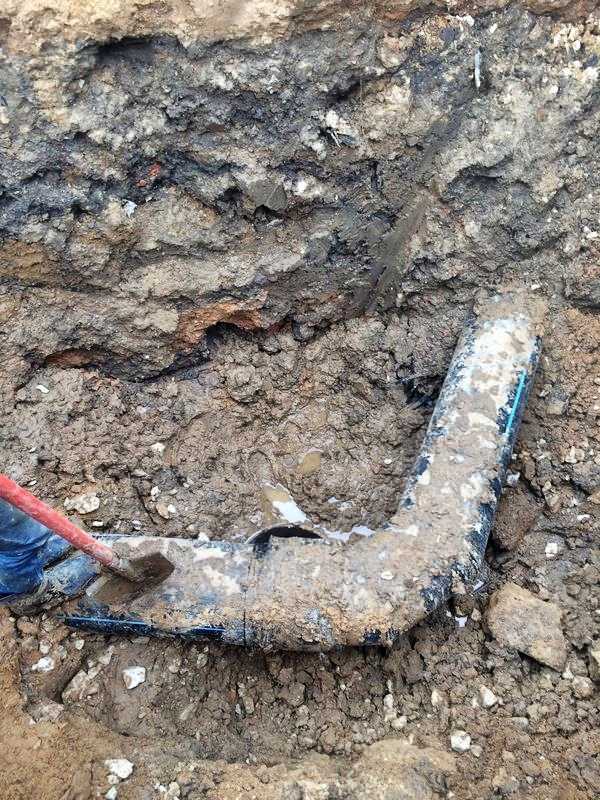

- Поиск трубы ПНД Поиск трубы ПНД
- Укладка трубы ПНД Укладка трубы ПНД
- Процесс Сварки ПНД Процесс Сварки ПНД
- Доставка трубы ПНД Доставка трубы ПНД
- Сварка Труб Пнд Сварка Труб Пнд
- Сварка пнд труб Сварка пнд труб
- Выход на объект для сварки ПНД Выход на объект для сварки ПНД

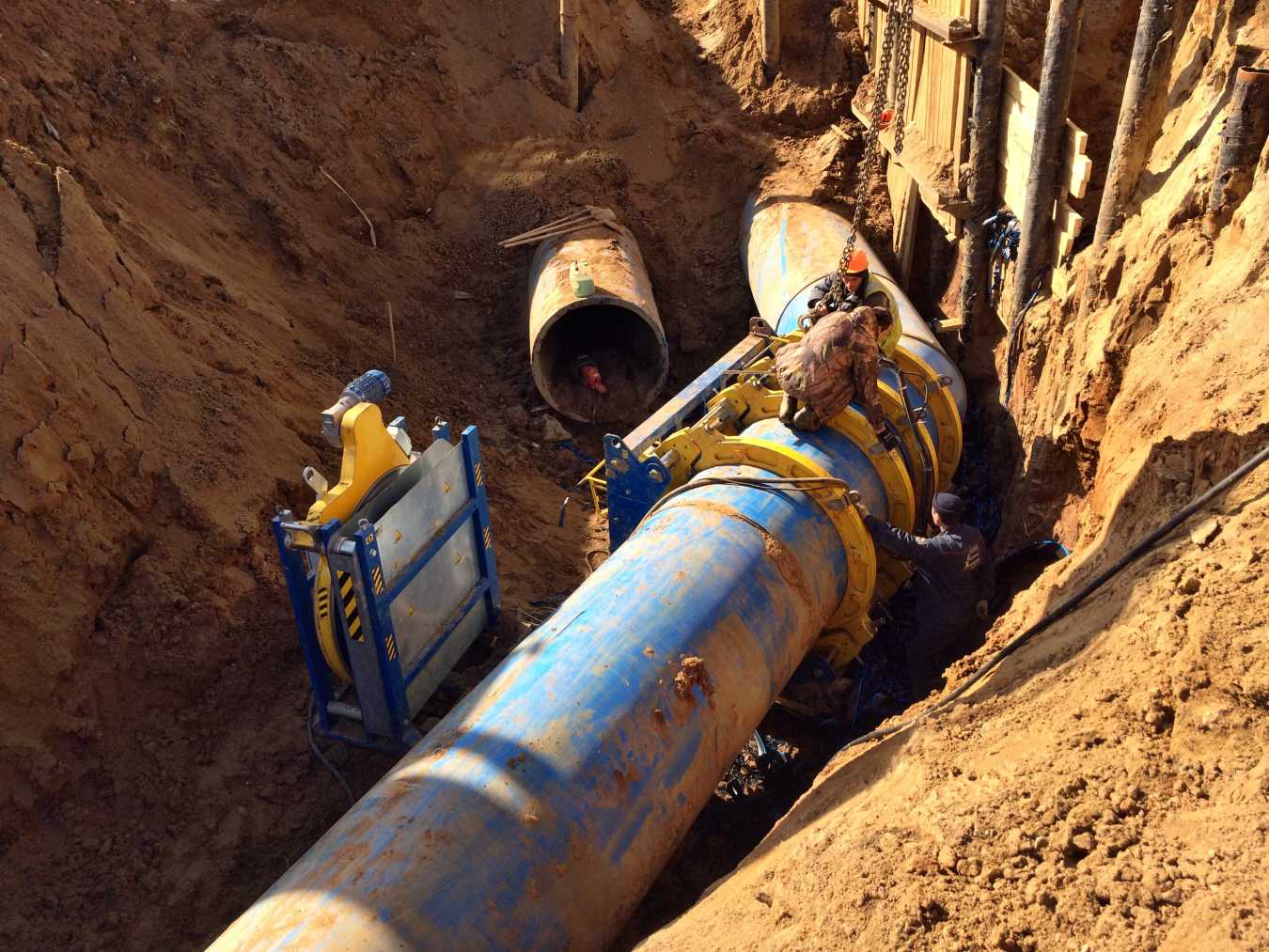

- Стыковая сварка пнд труб Стыковая сварка пнд труб
- Сварка ПНД Сварка ПНД
- Труба ПНД Труба ПНД
- Сварка пнд встык Сварка пнд встык
- Сварка ПНД Сварка ПНД
- Подготовка к сварке ПНД Подготовка к сварке ПНД
- Подготовка трубы ПНД Подготовка трубы ПНД

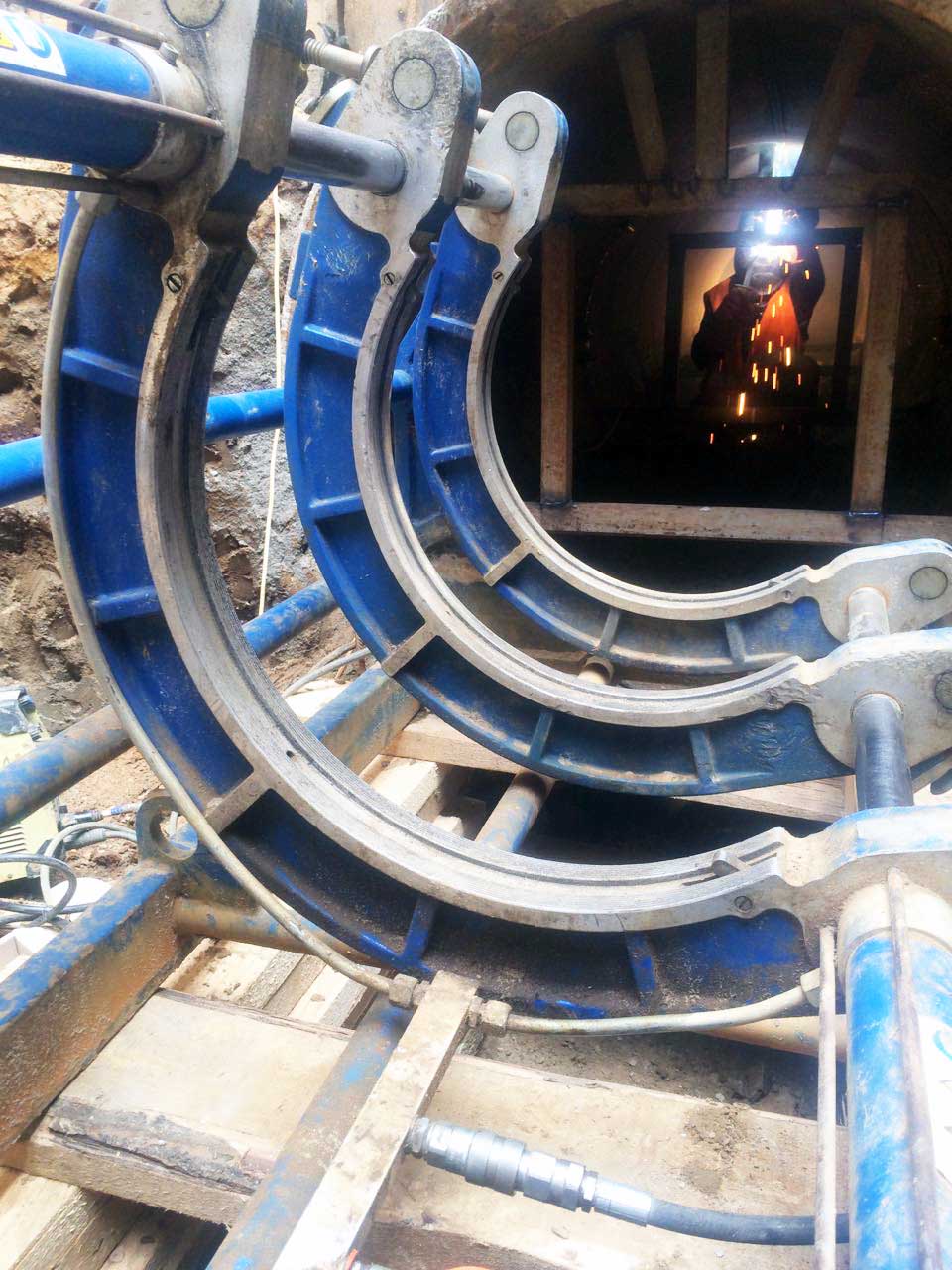

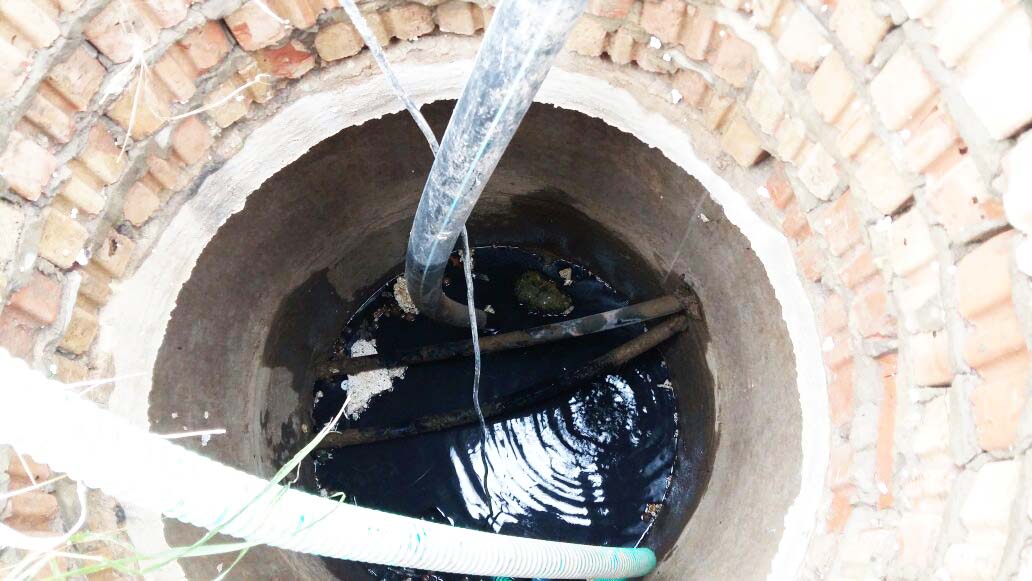

- Сварка ПНД в колодцах Сварка ПНД в колодцах
- Сварка Труб Пнд Сварка Труб Пнд
- Подготовка к сварке труб ПНД Подготовка к сварке труб ПНД
- Подготовка трубы ПНД Подготовка трубы ПНД
- Подготовка к сварке труб ПНД Подготовка к сварке труб ПНД
- Подготовка трубы ПНД Подготовка трубы ПНД
- Подготовка к сварке ПНД Подготовка к сварке ПНД
- Подготовка трубы ПНД к сварке Подготовка трубы ПНД к сварке
- Сварка ПНД в колодцах Сварка ПНД в колодцах
- Сварка Труб ПНД Сварка Труб ПНД
- Сварка ПНД Сварка ПНД
- Подготовка к сварке ПНД Подготовка к сварке ПНД
- Стыковая сварка пнд труб Стыковая сварка пнд труб
- Сварка Труб ПНД встык Сварка Труб ПНД встык
- Сварка труб ПНД Сварка труб ПНД
- Процесс сварки ПНД встык Процесс сварки ПНД встык
- Сварка ПНД Сварка ПНД
