Узел учета тепловой энергии

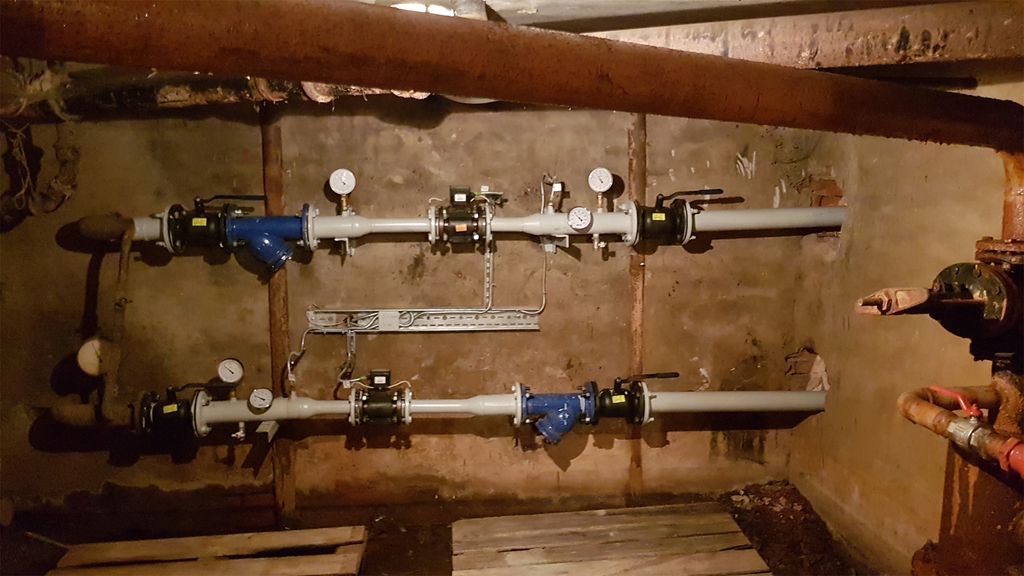

Узел учета тепла — комплекс приборов, фиксирующих уровень потребления энергии и объем переданного теплоносителя. УУТЭ подключается к отопительной магистрали, располагается в подвальном помещении или отдельном постройке.

Узел учета тепловой энергии и теплоносителя позволяет:

• контролировать рациональный расход тепла;
• отслеживать режимы, в которых работает система;
• документировать параметры теплоносителя;
• получать данные для расчета между поставщиком и потребителем.

Узлы учета тепловой энергии и горячей воды монтируются профильными организациями. Это гарантирует высокое качество работ, сводит к минимуму риск аварии.

Из чего состоит узел учета тепла?

Из чего состоит узел учета тепловой энергии? Распространенный вопрос. В состав УУТЭ входят следующие компоненты.

• Арматура. Запорно-регулирующие устройства, ограничивающие или перекрывающие тепловой поток.
• Теплосчетчик. Учетный прибор, отражающий уровень потребления энергии. К установке допускаются поверенные приборы учета, имеющие заводскую пломбу.
• Грязевик. Фильтрующий элемент, задерживающий крупные механические частицы, находящиеся в отопительной системе.

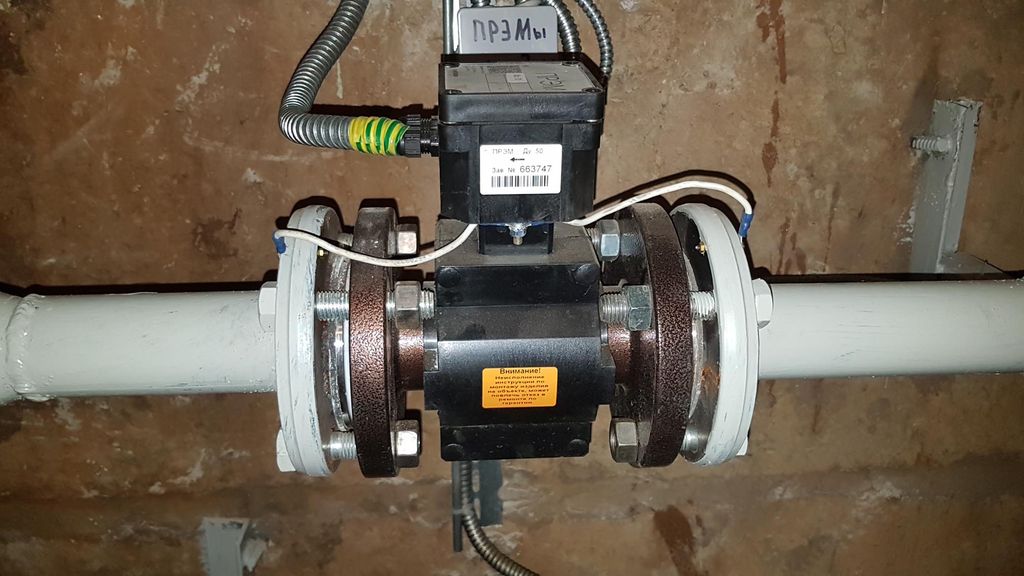

• Расходомер. Оборудование, фиксирующее потребление горячей воды.
• Элеватор. Комплексный узел, регулирующий температуру теплоносителя.
• Термодатчик. Вспомогательный модуль, измеряющий температуру жидкости, прокачиваемой через трубопровод.

Уточнить, что входит в узел учета тепловой энергии, поможет проектная документация. Она содержит сведения об основных и дополнительных устройствах, применяемых технологических решениях.

Принцип работы

Принцип работы узла учета тепловой энергии заключается в отслеживании показателей работы системы и передаче их контролирующей организации. Выделяют несколько схем подключения УУТЭ.

• Параллельная одноступенчатая. Наиболее доступное решение. Теплая вода из системы ГВС используется для заполнения отопительного контура. Ключевой недостаток — повышенный расход теплоносителя.
• Последовательная двухступенчатая. Первая ступень отвечает за обратный, вторая — за подающий трубопровод. Такое решение оптимизирует расход воды, но создает сложности при распределении теплоносителя.
• Смешанная. Комбинированное подключение с последовательным подсоединением теплообменника.

При выборе схемы учитываются параметры отопительной системы. В отдельных случаях используется дополнительное оборудование, обеспечивающее достижение необходимых показателей.

Расходомер

Расходомер узла учета тепловой энергии — один из ключевых приборов. Устройство устанавливается между основной магистралью и тепловой сетью объекта. Оно фиксирует фактический объем жидкости, направленной на нужды потребителей.

По обе стороны прибора располагается запорная арматура. Она блокирует рабочий поток в случае поломки расходомера или проведении профилактических работ.

Роль теплосчетчика в УУТЭ

Тепловой счетчик является многофункциональным измерительным модулем, устанавливаемым вблизи границы балансовой принадлежности сети. Прибор предоставляет исчерпывающую информацию о работе УУТЭ, проводит измерительные и вычислительные действия.

Измерения:

• продолжительность работы при возникновении ошибок;
• время работы с момента последнего запуска;
• избыточное давление в контуре;
• температура транспортируемой жидкости;
• расход теплоносителя.

Вычисления:

• объем потребляемого тепла;
• общая тепловая мощность;
• разность температурных режимов подающей и обратной линии.

Большинство современных приборов обеспечивают удаленную передачу данных. В случае отсутствия такой возможности используются соответствующие расширения.

Работа с узлами учета тепла

Заказать проектирование, монтаж и обслуживание узла технического учета тепла можно в компании «Теплоогнезащита». Организация подготовит проектную документацию, подберет оптимальное оборудование, согласует рабочие моменты с потребителем и поставщиком ресурсов.

Преимущества для клиентов:

• квалифицированные инженеры с богатым опытом;
• выполнение проектных работ в соответствии с действующими нормативами;
• согласование рабочих моментов;
• оперативное решение поставленных задач.

Ознакомиться с фото выполненных работ и тематическими статьями можно в соответствующих разделах сайта.
