Водоотвод на мостах магистрали 4-го транспортного кольца выполнялось в соответствии с (ППР) разработанной компанией Теплоогнезащита.

Организация работы по монтажу отвода воды с магистрали:

Монтажные работы выполнять в соответствии с комплектами рабочих чертежей разработанными ОАО «Гипротрансмост»

Все работы по установке водоотводных лотков выполнялись в соответствии с утвержденным Календарным планом.

Для организации объезда участка полосы движения, на котором ведутся монтажные работы требуется установить соответствующие дорожные знаки, ограждающие конструкции и сигнальное оборудование по ГОСТ Р52289-2004:

барьер дорожный
фонарь сигнальный
импульсная дорожная стрелка
знак дорожный 1.34.2
знак дорожный круг 3
знак дорожный треугольник 3

Производство водоотводных лотков из нержавейки 08Х18Н10

Производство нержавеющих водоотводных лотков делится на несколько этапов:

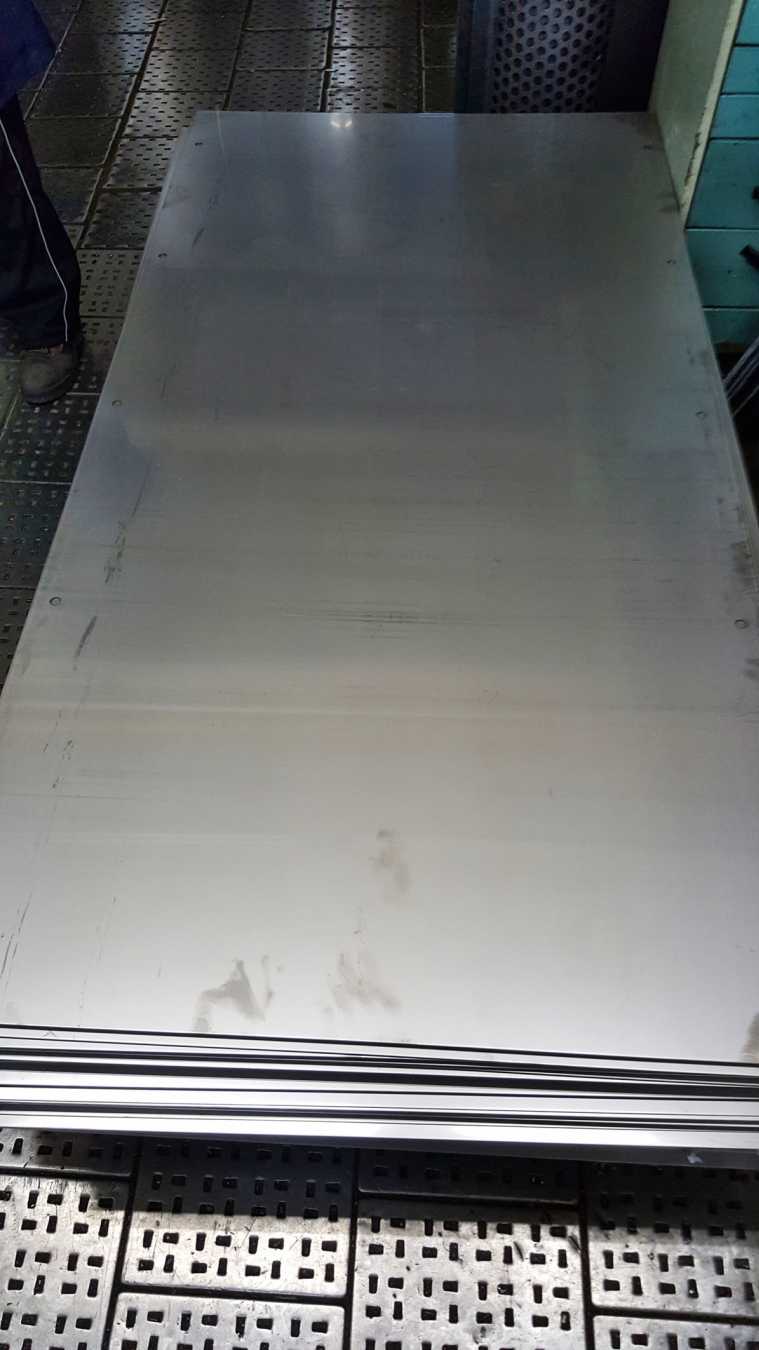

Покупка листов стали 08Х18Н10 или его аналога AISI 304 габаритами 1х2 метра толщина 2мм

Масса одного листа равна 32кг

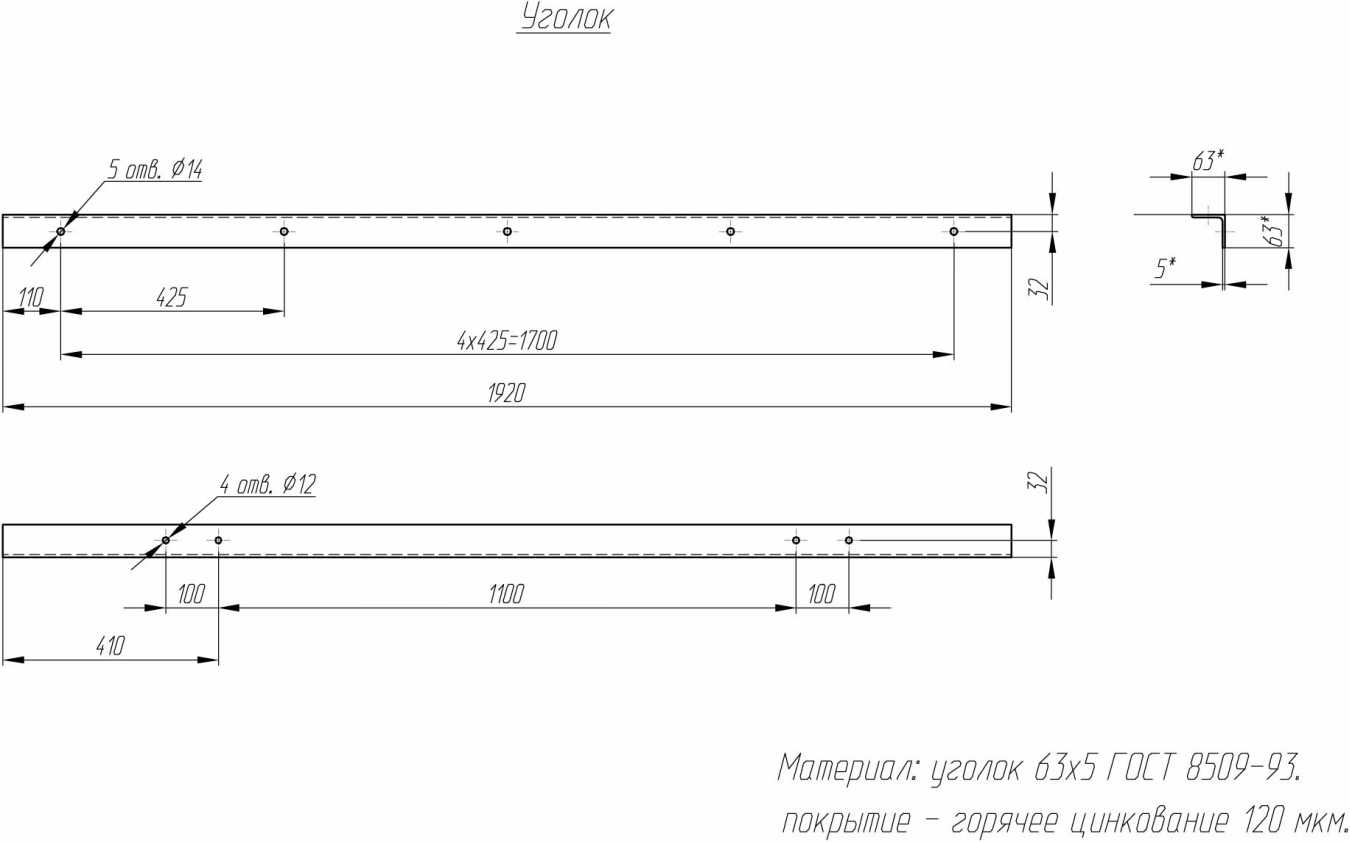

Покупка уголков 63х63х5 длинной 1,92 метра

Масса одного уголка равна 9,23кг. Уголки устанавливаются с обеих сторон лотка

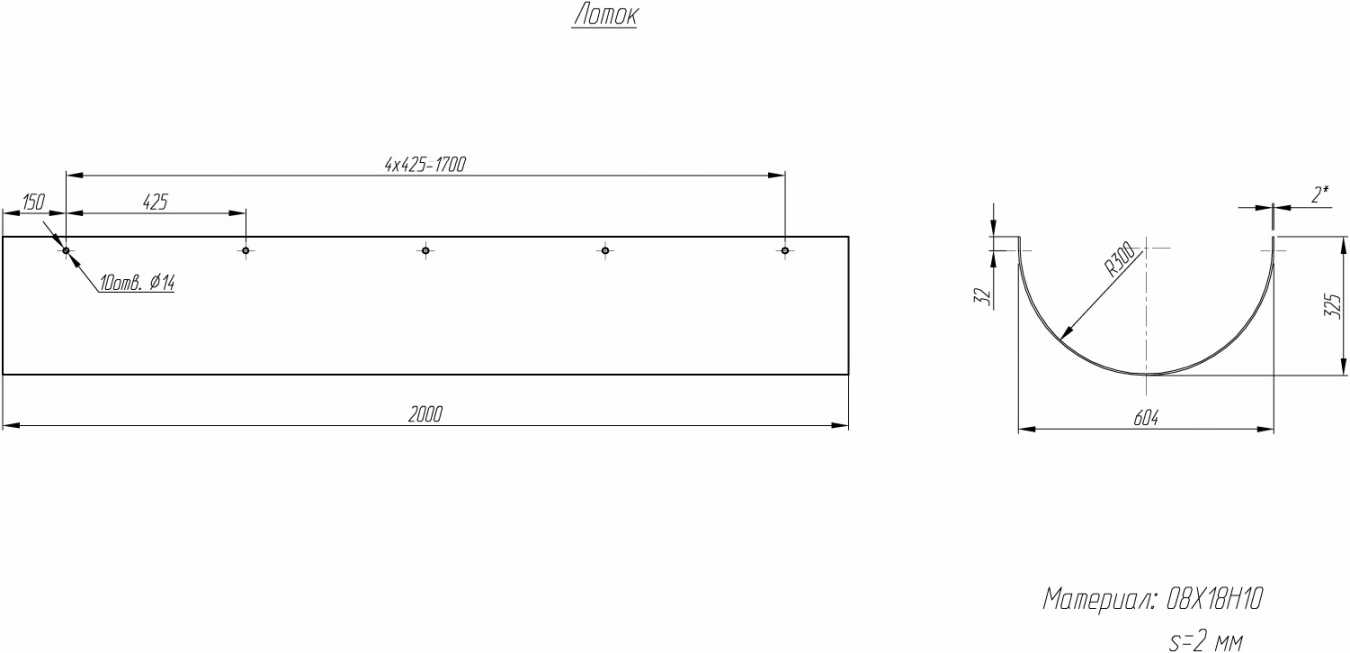

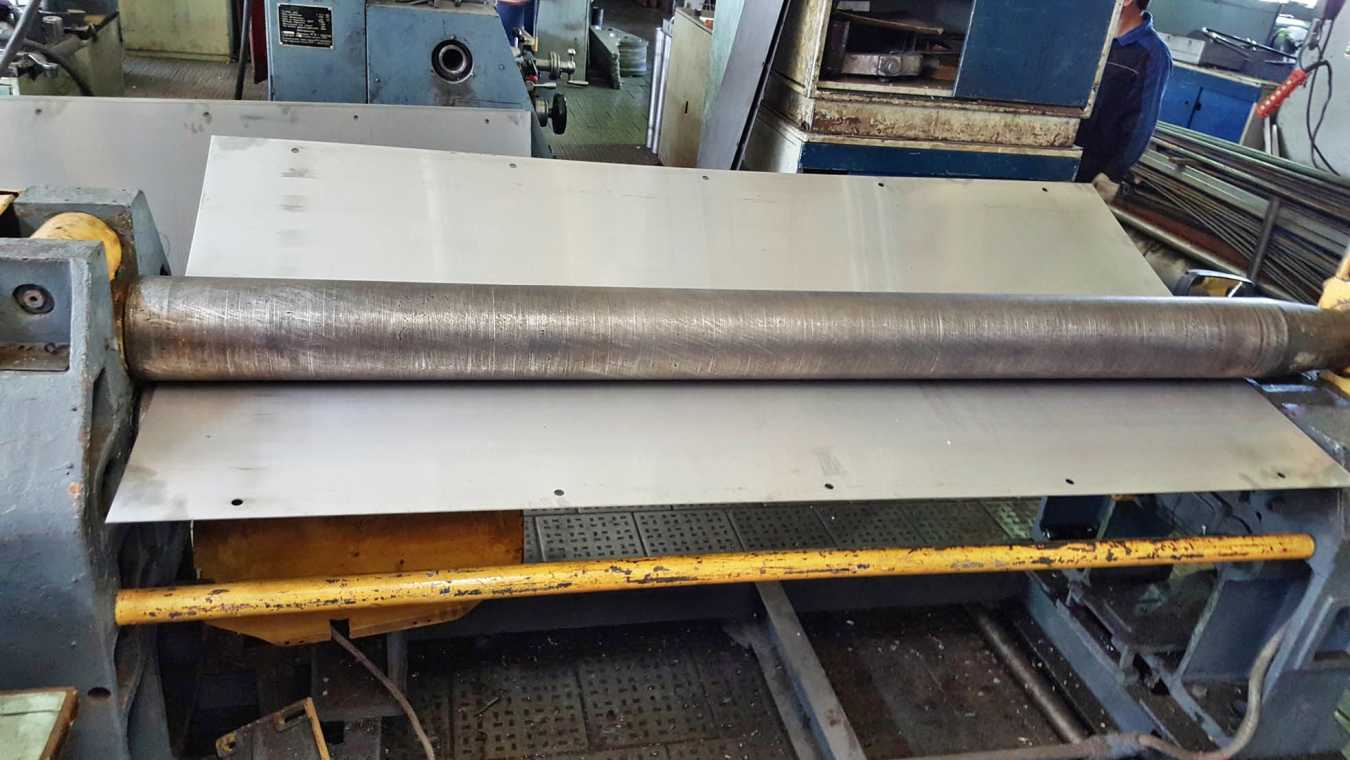

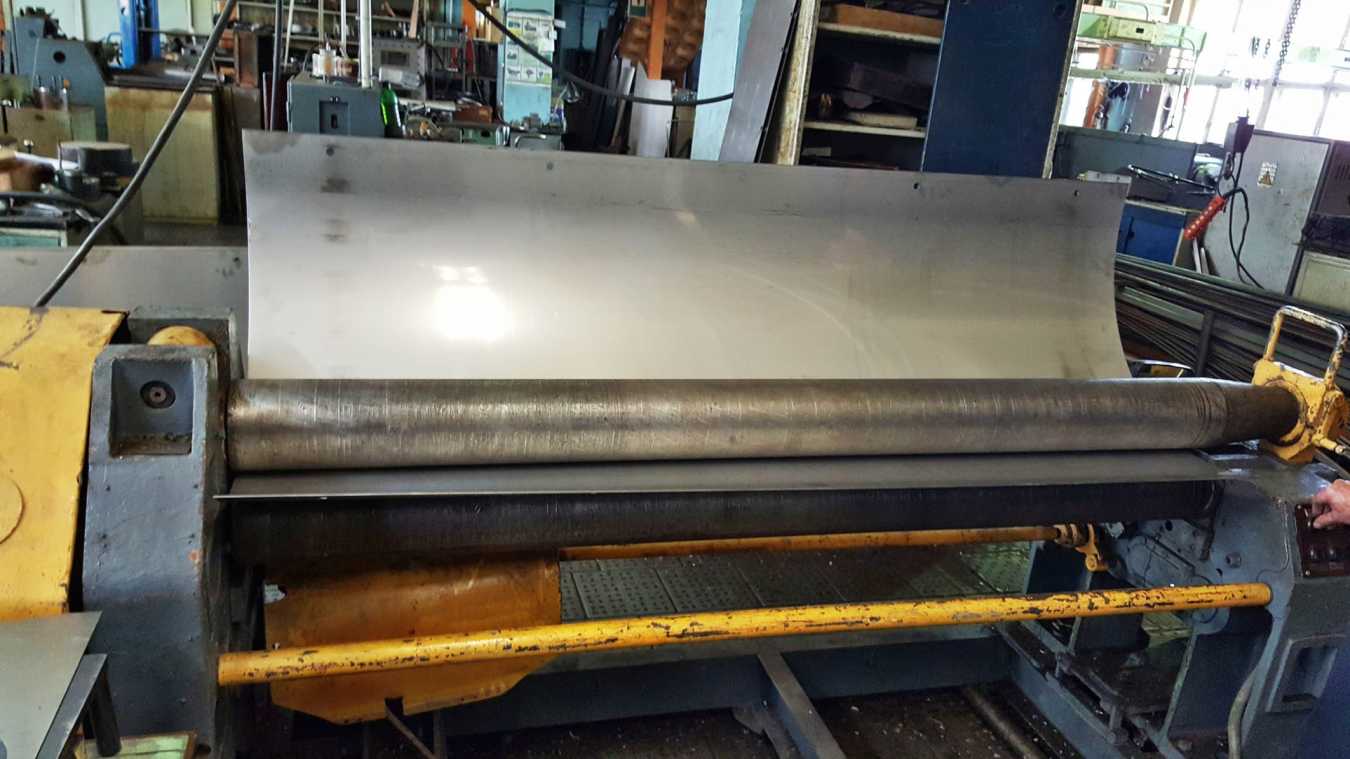

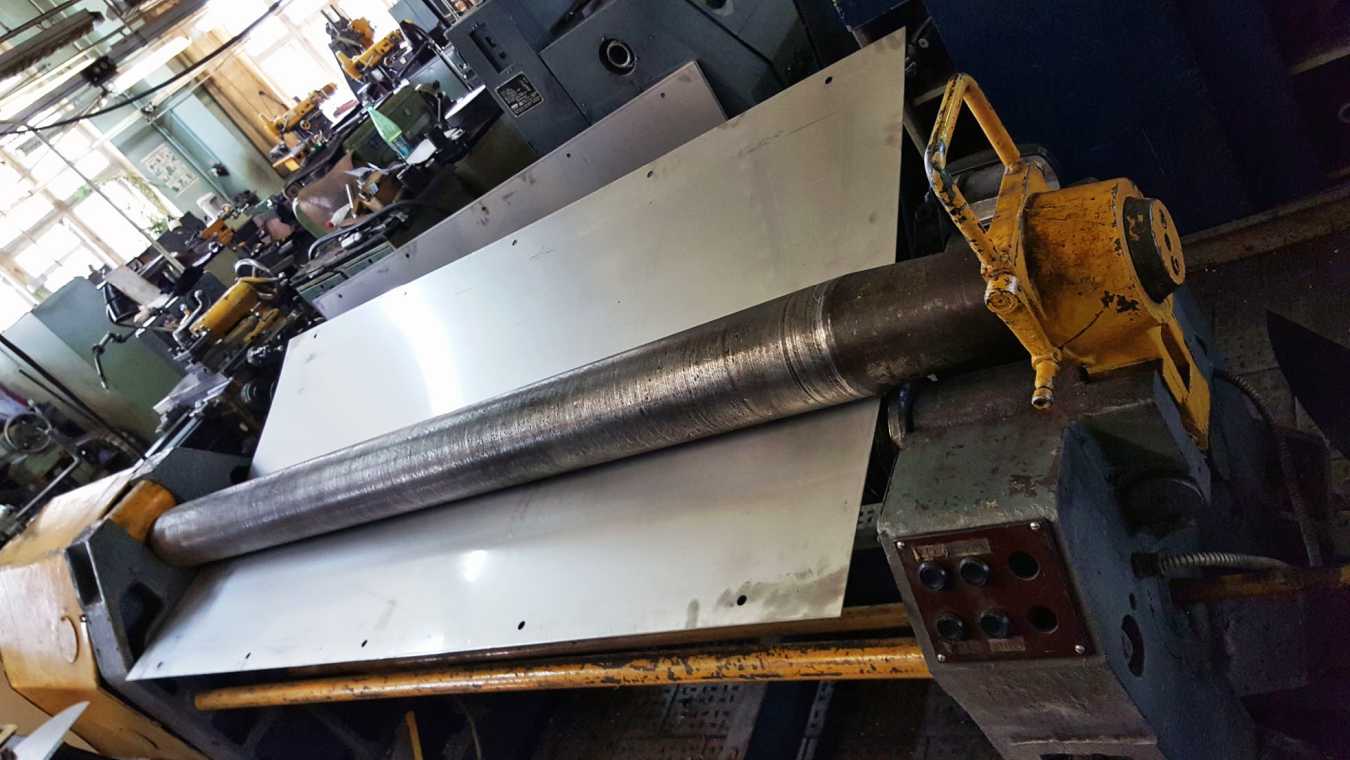

Сверловка листов стали в соответствии с чертежами, а затем вальцовка - превращение листа в лоток
Сверловка уголков в соответствии с чертежами

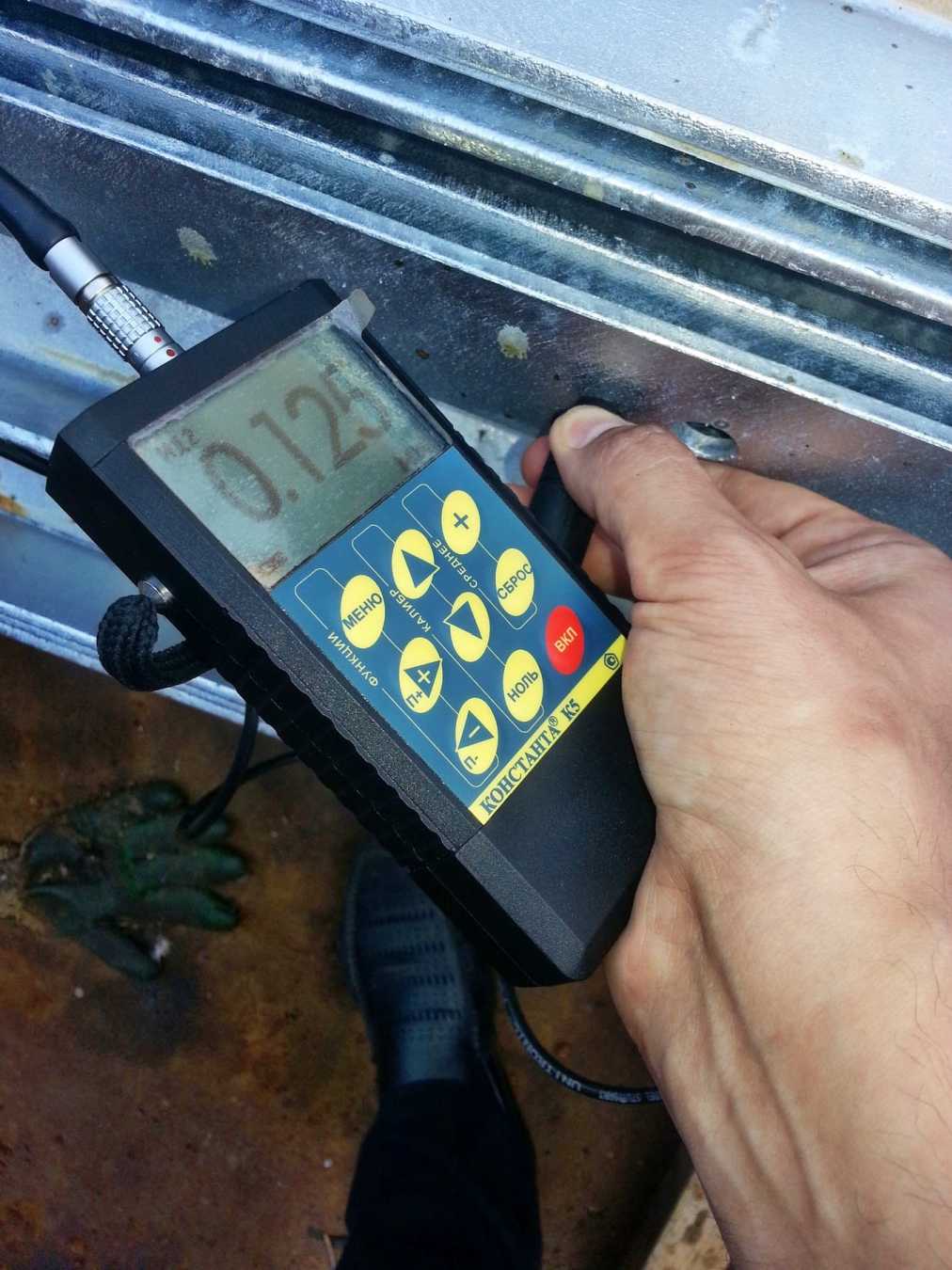

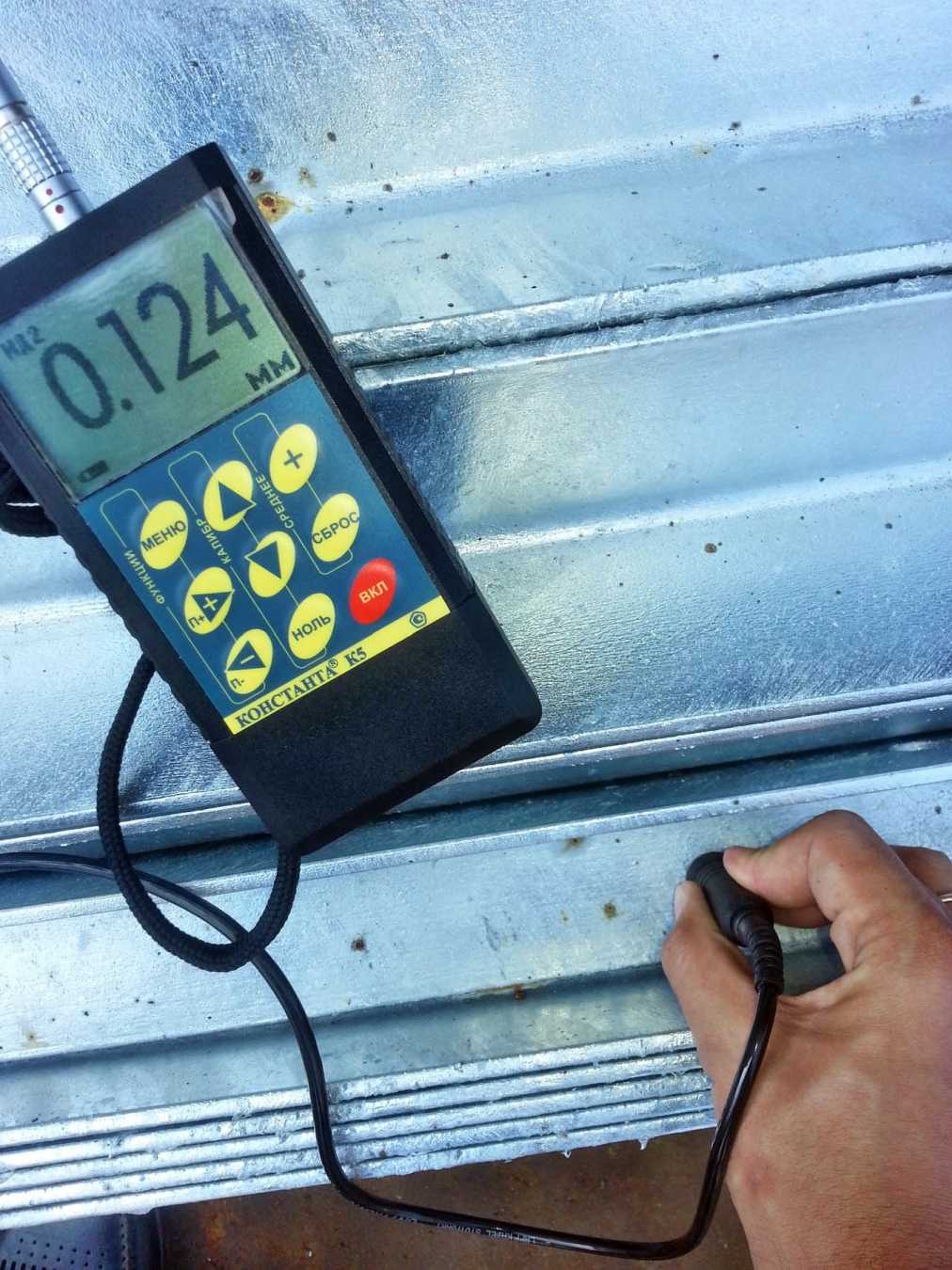

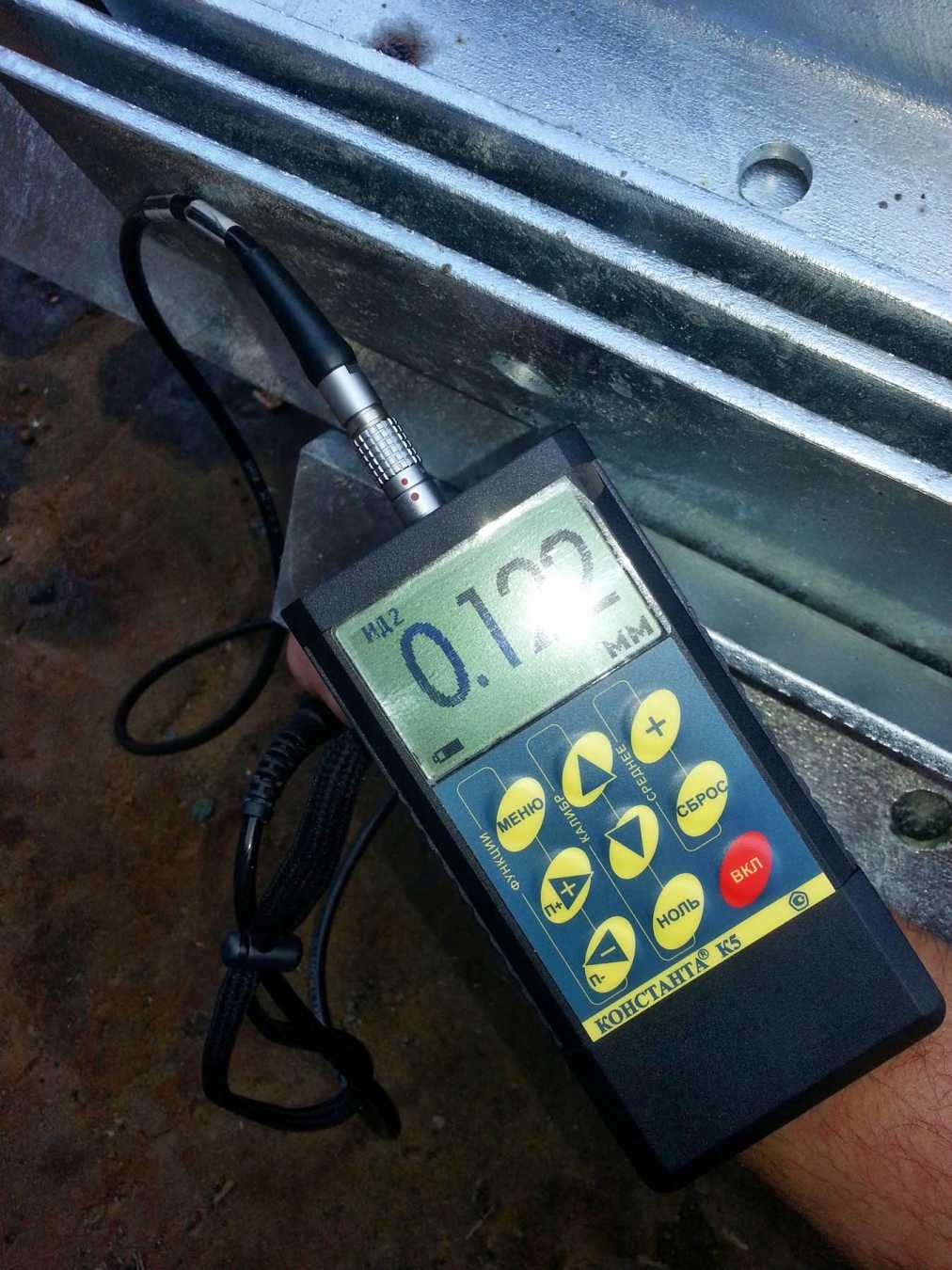

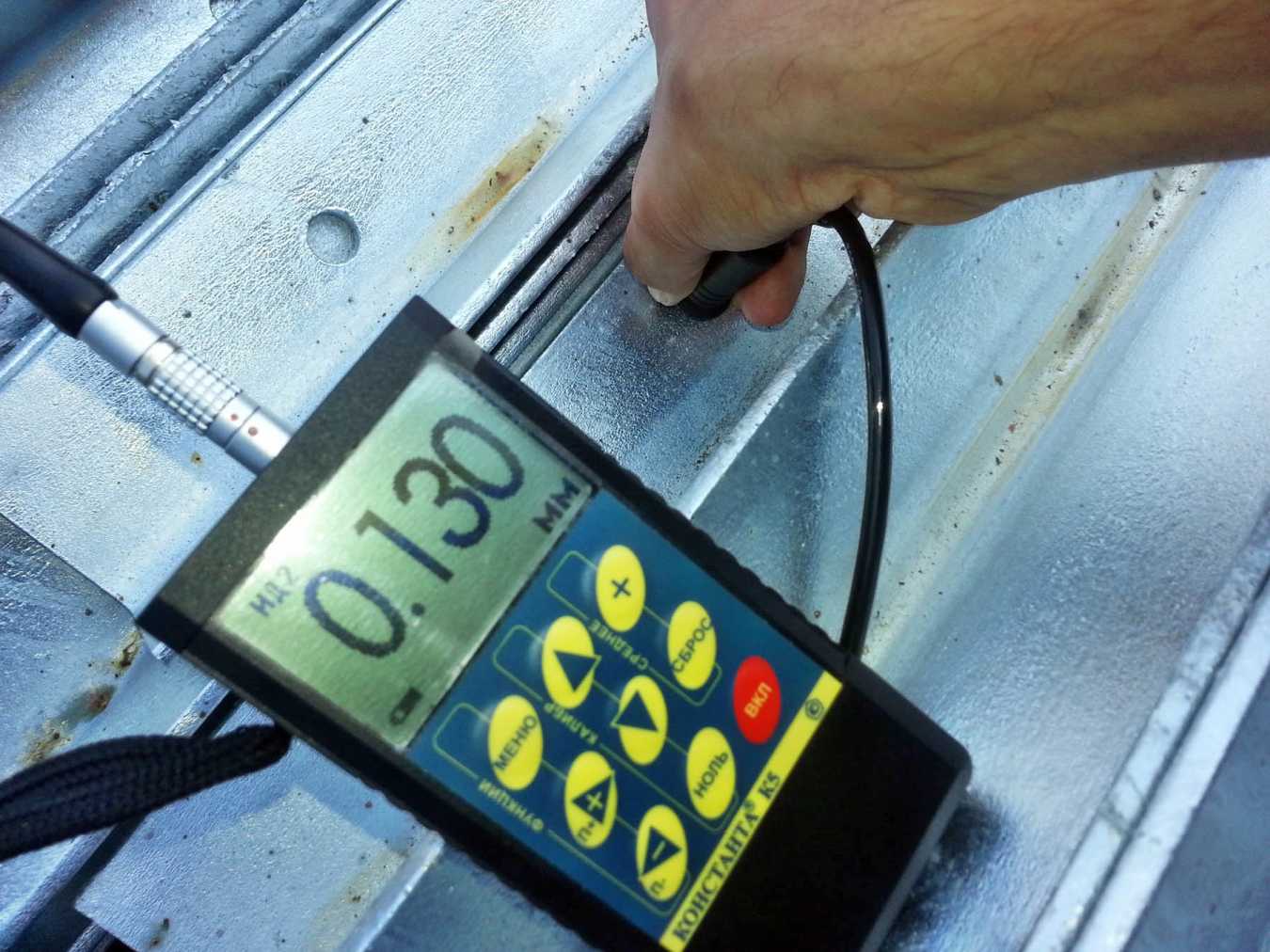

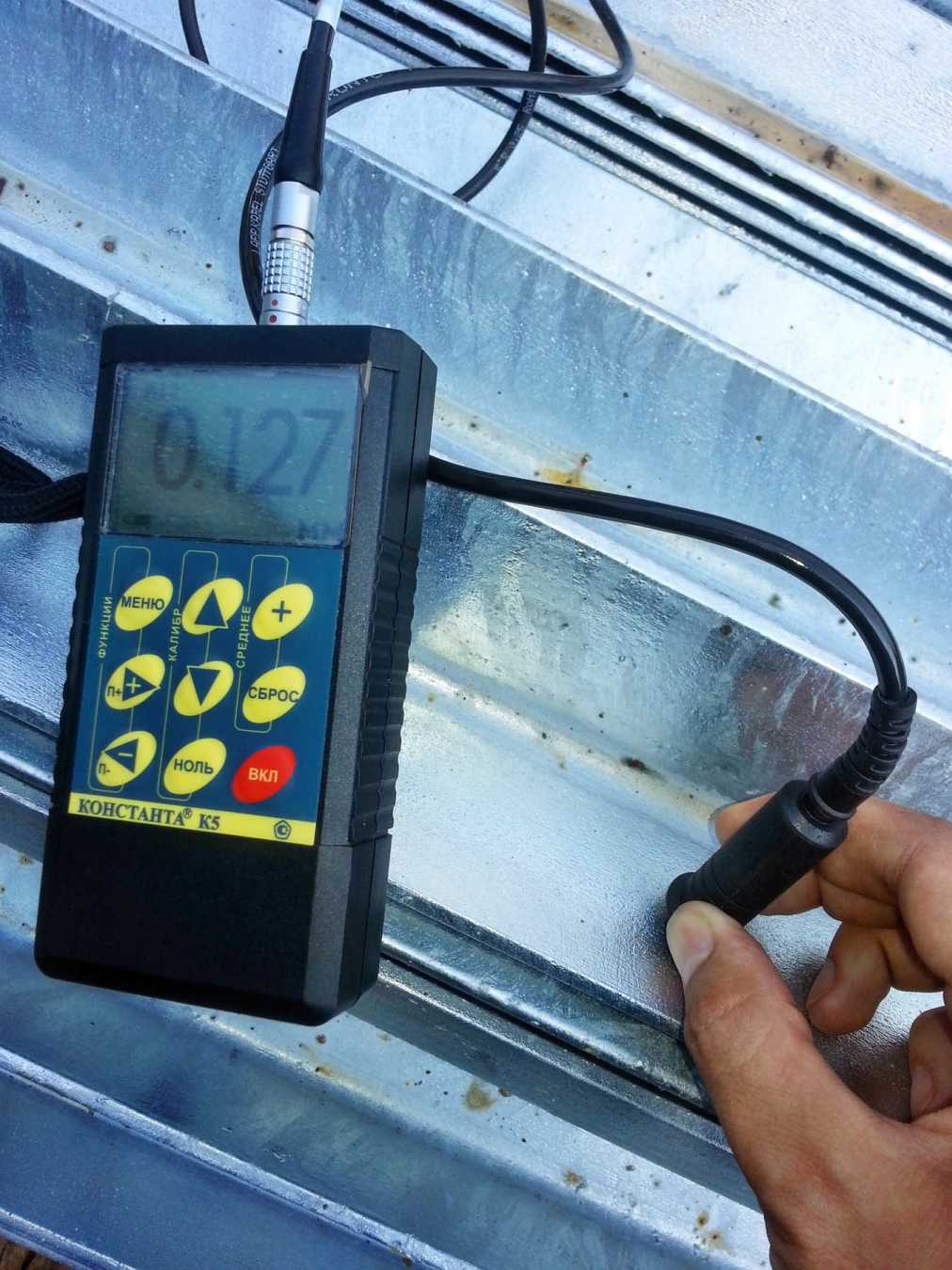

На уголки требуется нанести горячее цинкование 120 микрон
Объединить лоток и уголок

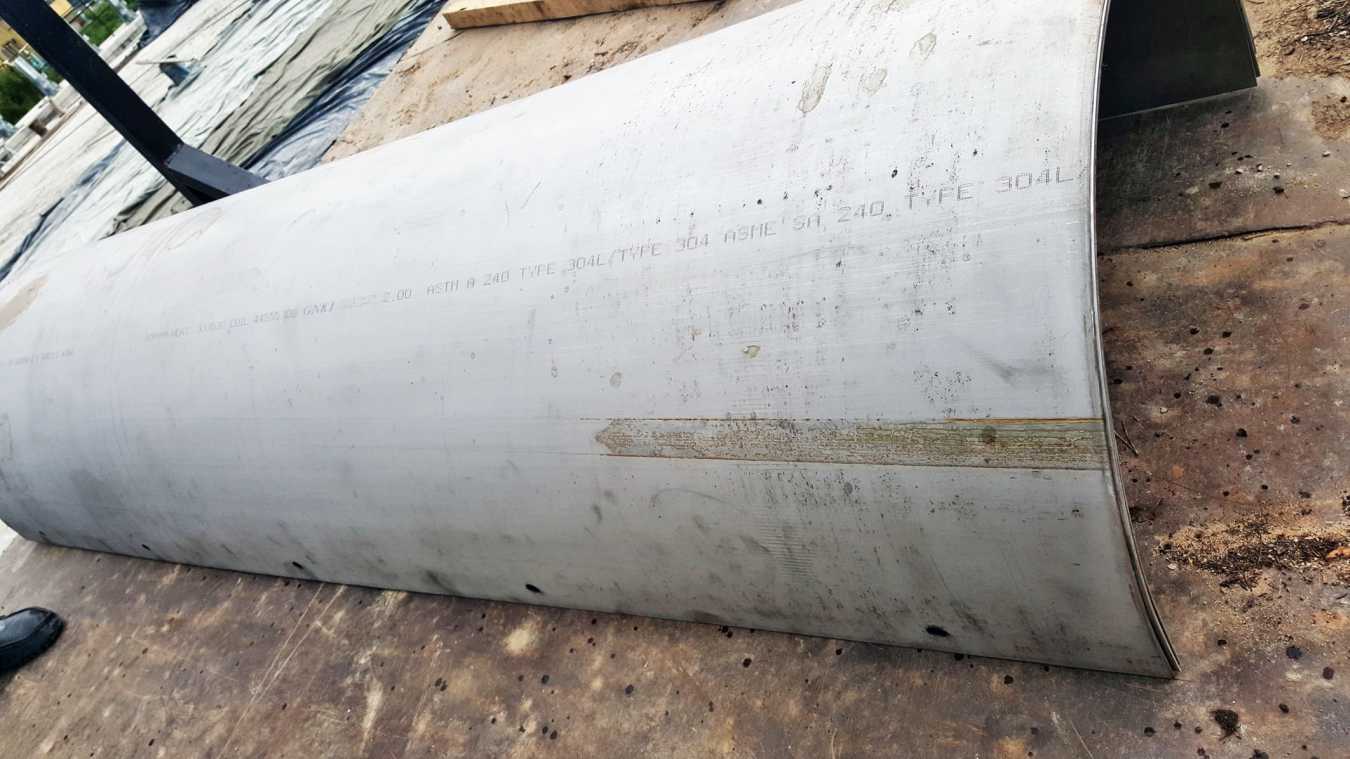

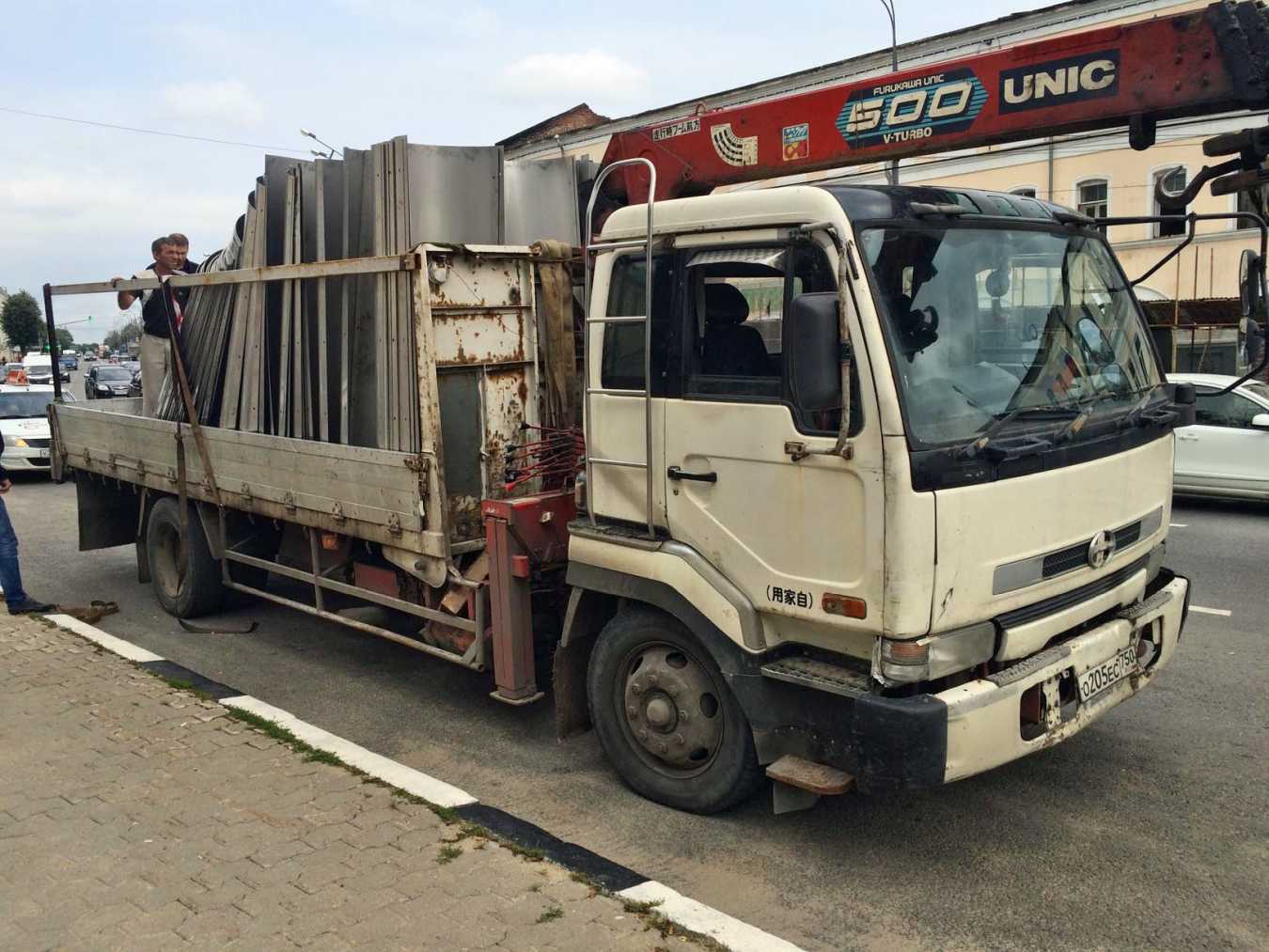

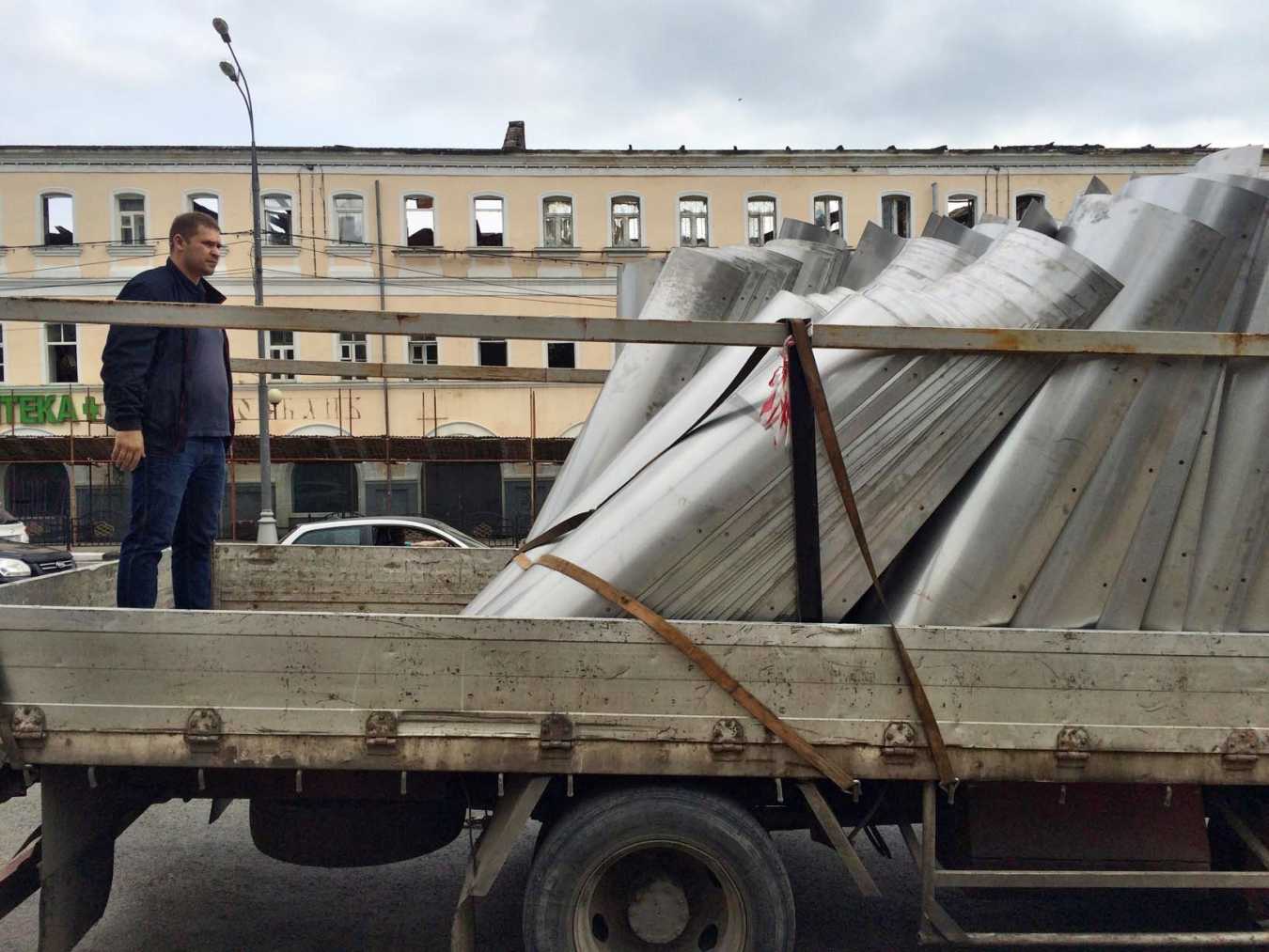

Фото производства лотков из нержавейки

View the embedded image gallery online at:
https://inzhenernye-seti.tozsk.ru/clients/montaj-vodootvodnyh-lotkov#sigProId838d211c34

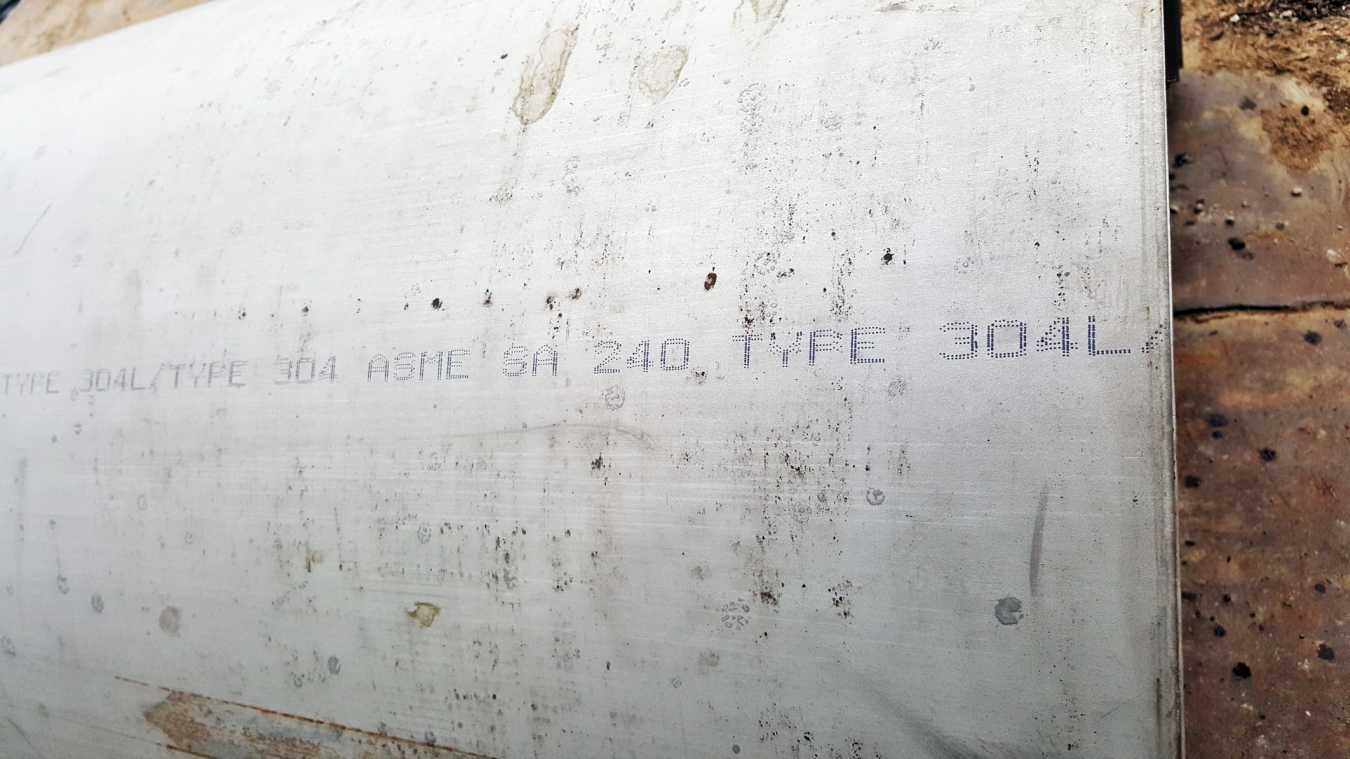

Нержавеющая сталь марки 08Х18Н10 аналогом которой является AISI 304 представляет собой основной сорт в семействе нержавеющих сталей и содержит минимум 18 % Cr и 10 % Ni. Такое содержание Cr обеспечивает формирование на поверхности оксидного слоя, что придает стали устойчивость к воздействию разнообразных химических веществ. Также данное соотношение элементов в составе сплава позволяет ему проявлять антиферромагнетические свойства.

Монтаж водоотводных лотков

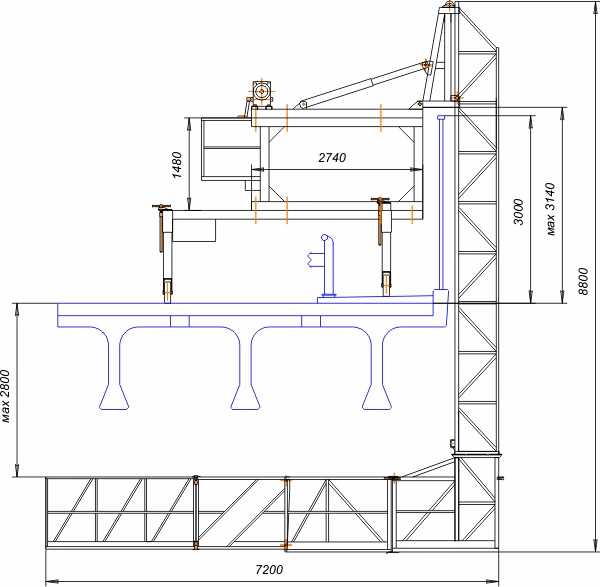

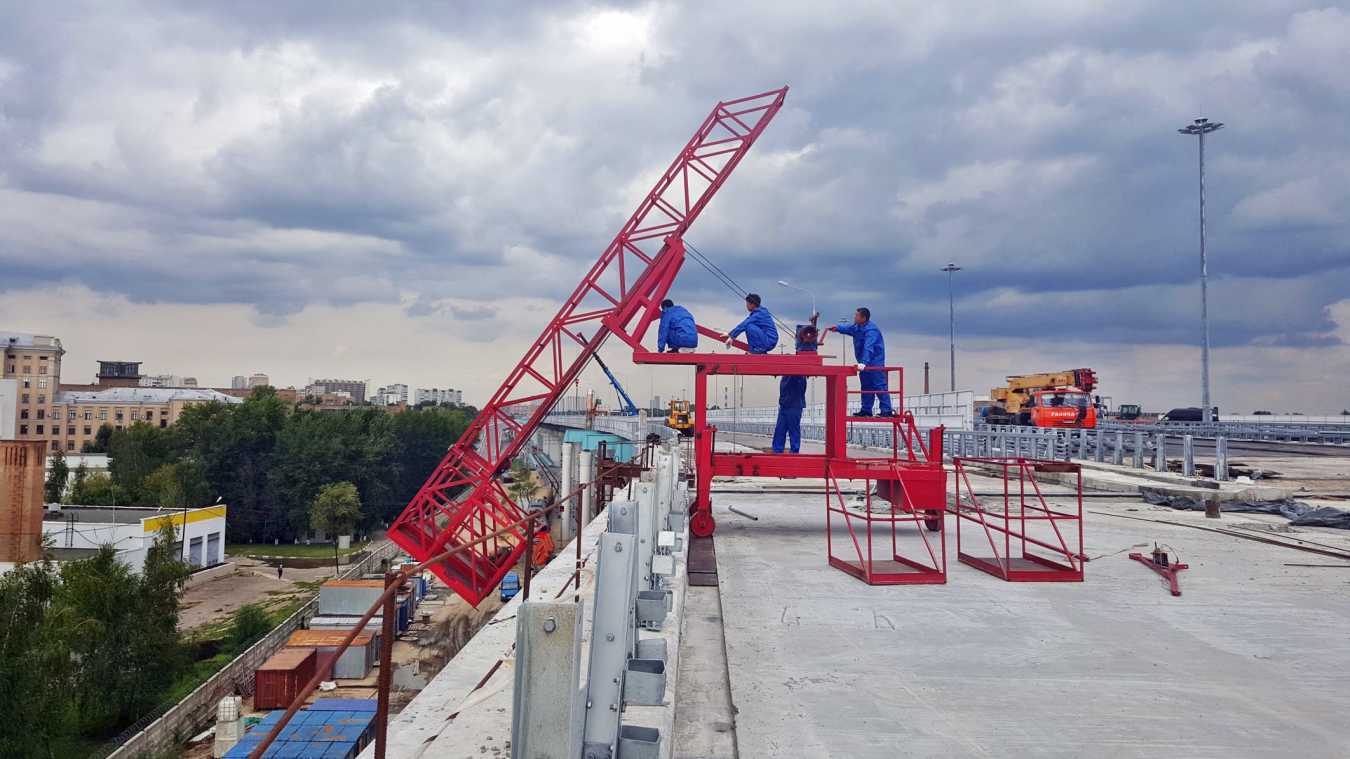

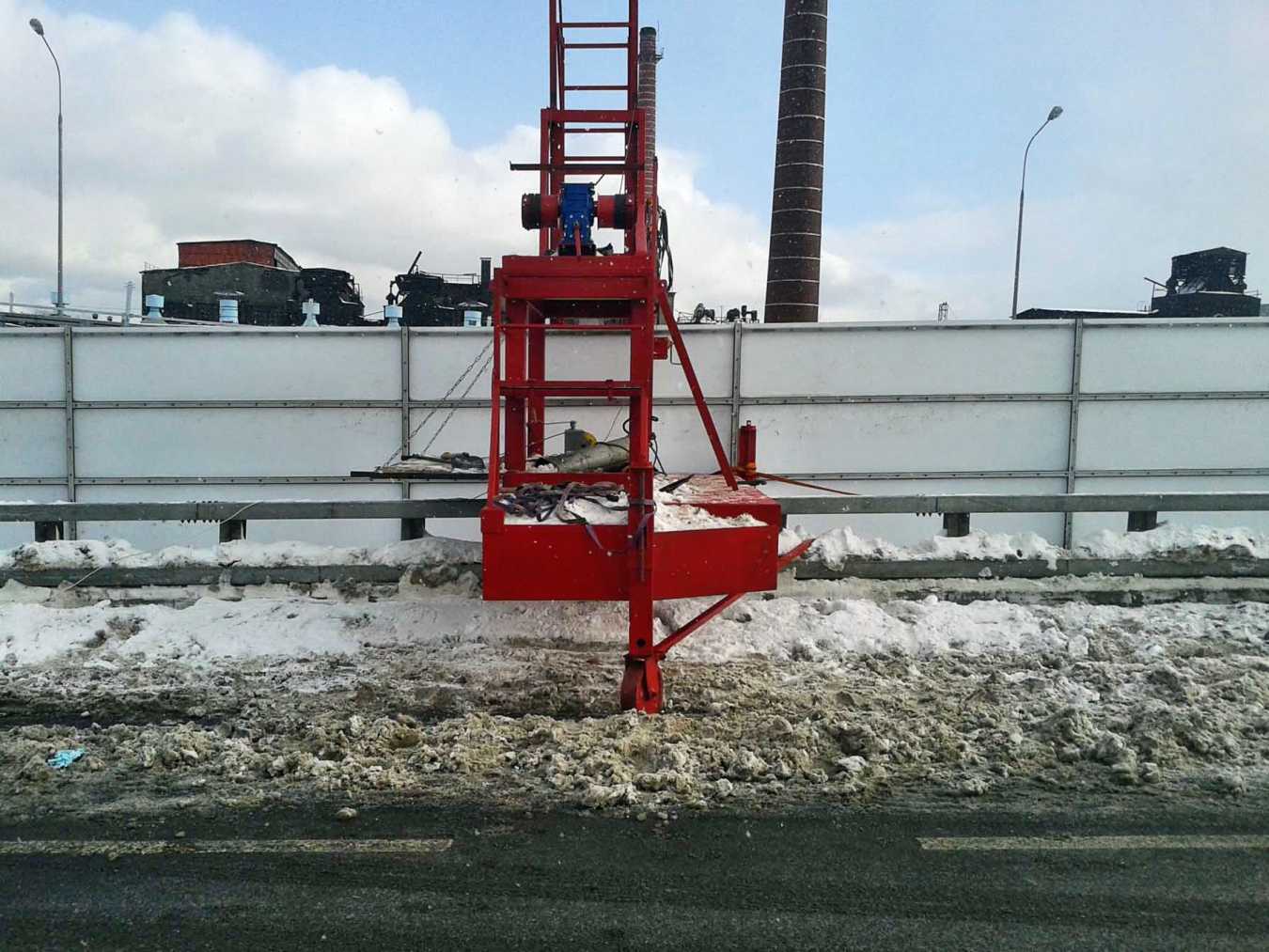

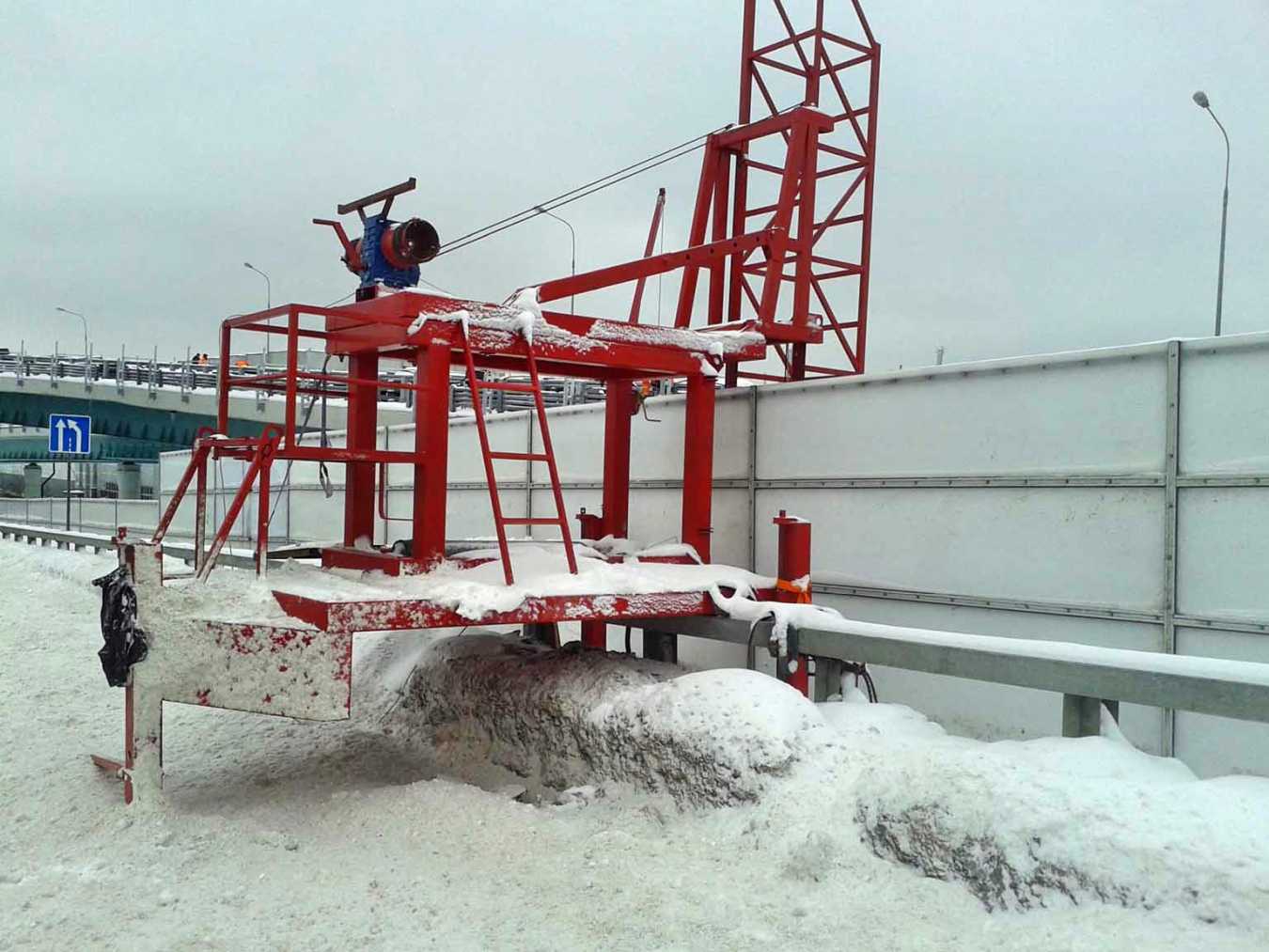

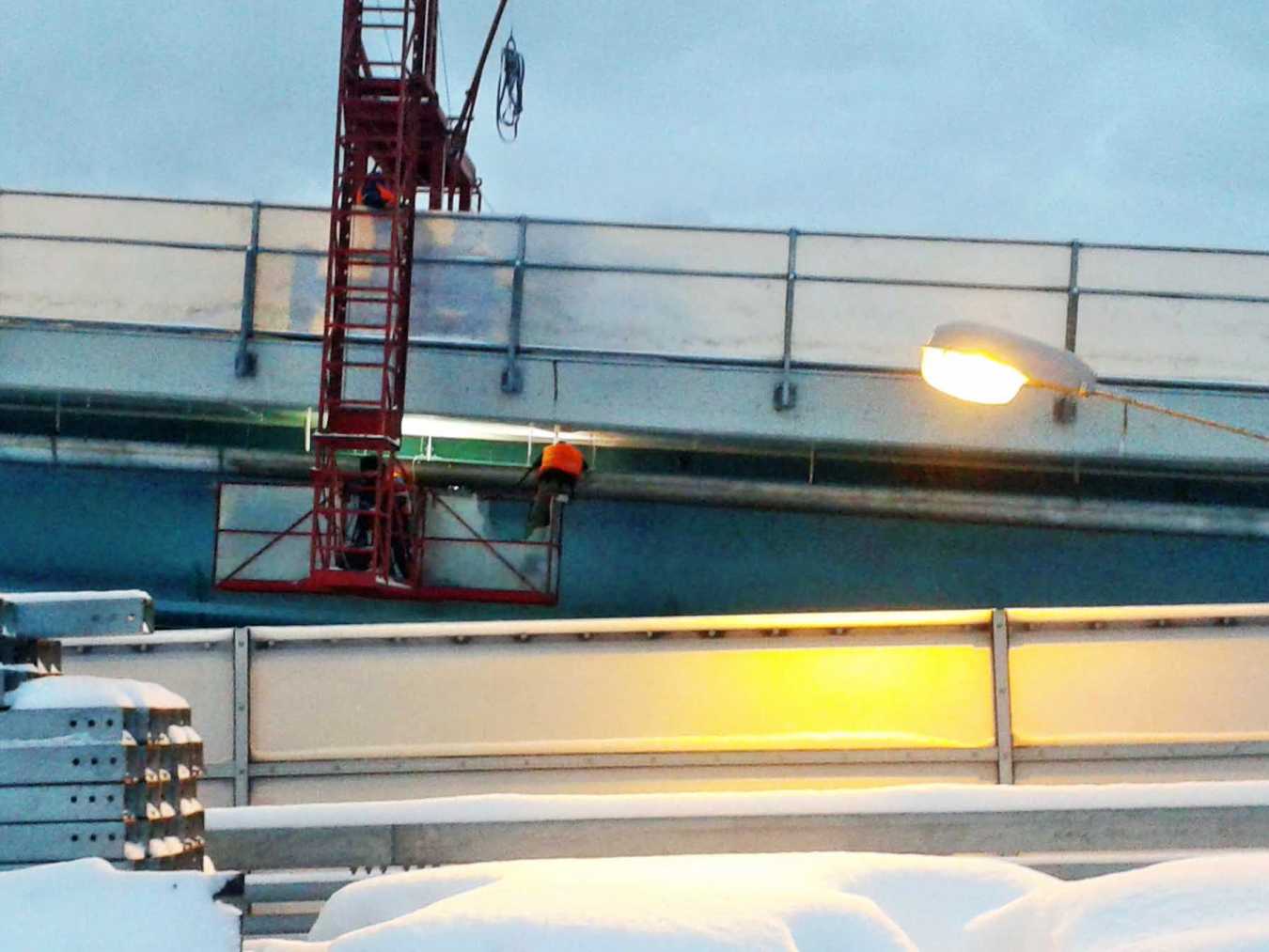

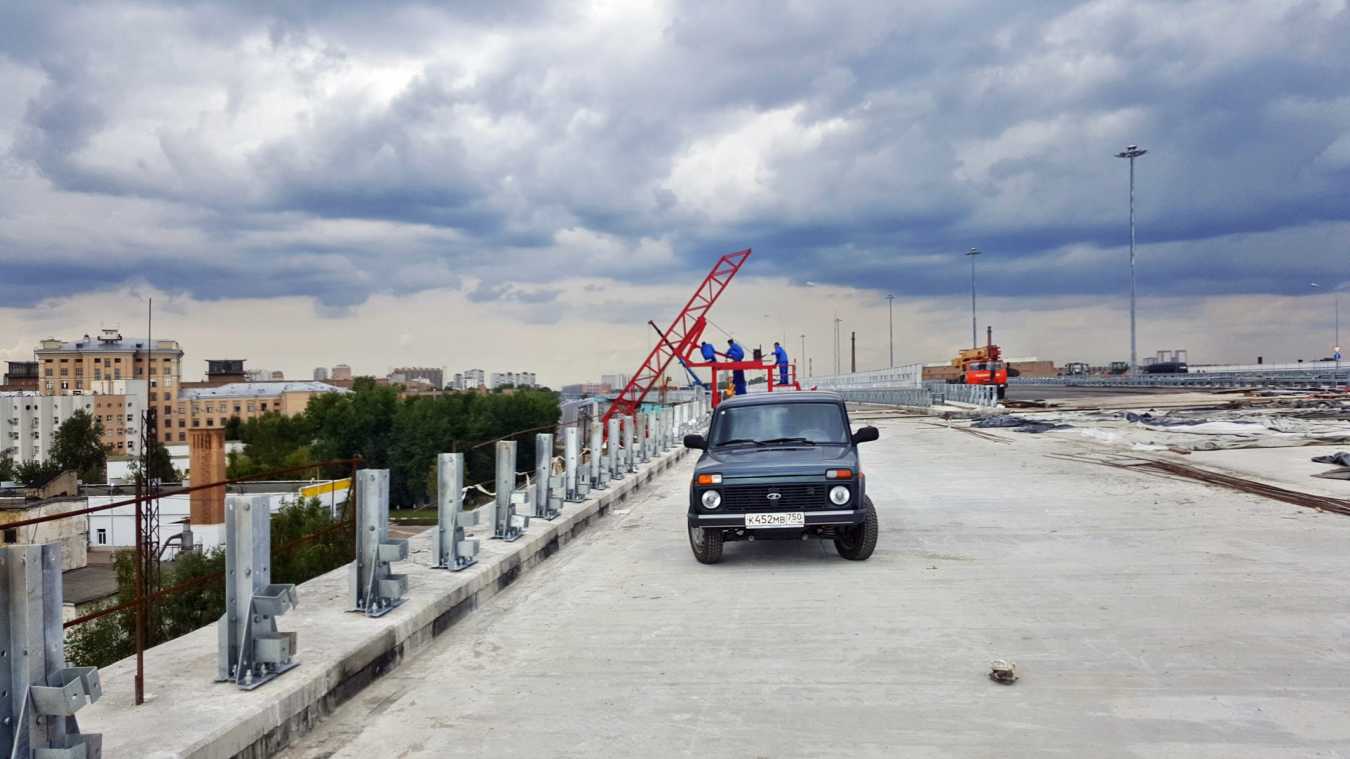

Монтаж лотков осуществлялся с передвижной мостовой платформы ПГММ7-УНВ, опирающуюся на проезжую часть эстакады, позволяя обслуживать под мостовое пространство. Передвижение мостовой платформы осуществляется с помощью электролебедки.

Фото платформы ПГММ7-УНВ

View the embedded image gallery online at:
https://inzhenernye-seti.tozsk.ru/clients/montaj-vodootvodnyh-lotkov#sigProIda6bafffe84

Спуск водоотводных лотков к месту монтажа осуществляется с помощью ручной барабанной лебедки «ДИНА» грузоподъемностью 250

Каждый лоток крепится 2-х шпильках закрепленных на анкерах которые залиты герметиком «Сазиласт 53» который противостоит коррозии как анкера, так и шпильки, так же в уголке выполнены дополнительные 2 отверстия которые являются запасными, на случай если при сверловке моста мастер попадет в арматуру.

Монтаж водоотводных лотков выполняется с соблюдением следующей последовательности:

Разметка поверхности плиты пролетного строения под установку анкеров.
Сверление по разметочным точкам отверстия ∅10 глубиной 60 - 80 мм
Часть анкера, устанавливаемую в бетон, покрывали герметиком «Сазиласт 53»
Установка анкеров HSA M10x98/35/25 HILTI в подготовленные отверстия, оставляя на поверхности резьбовую часть длиной 20...35 мм.
Установка шайбу и закрутить гайку анкера.

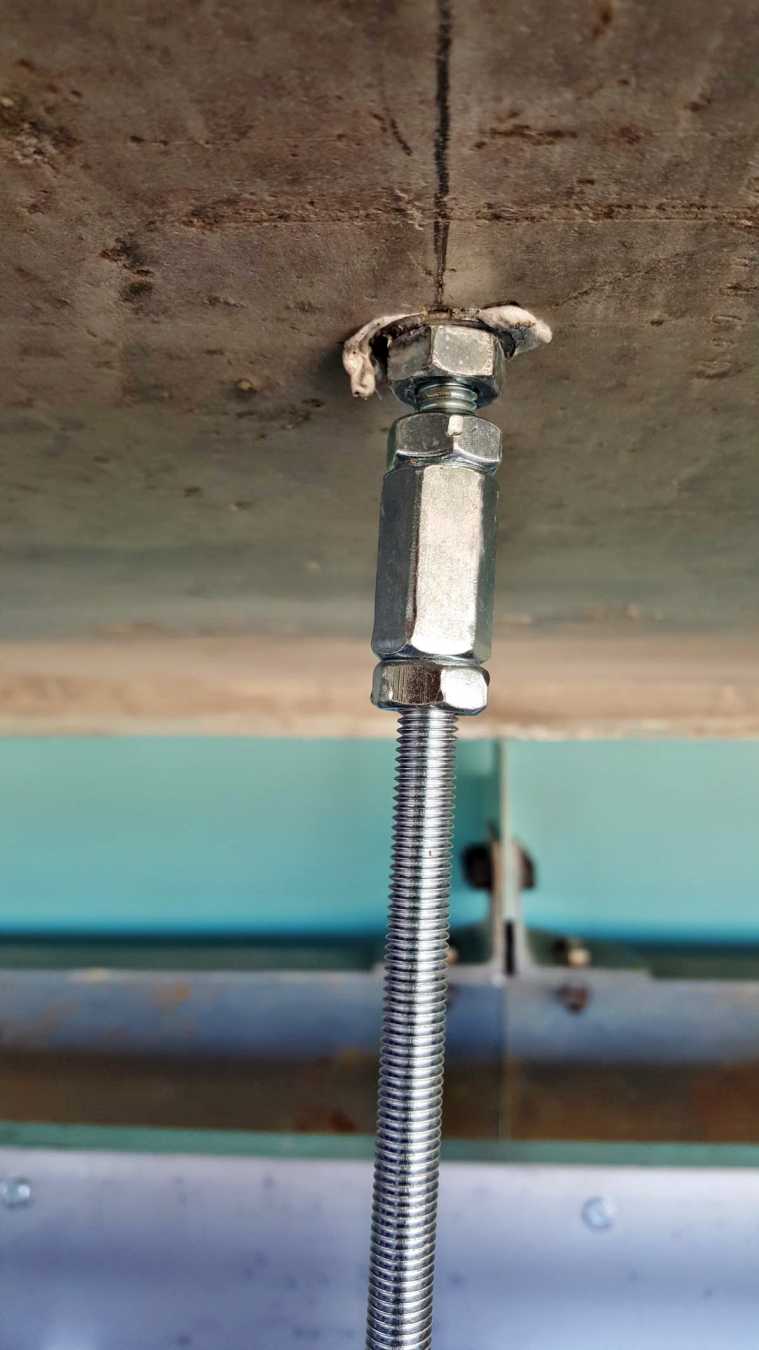

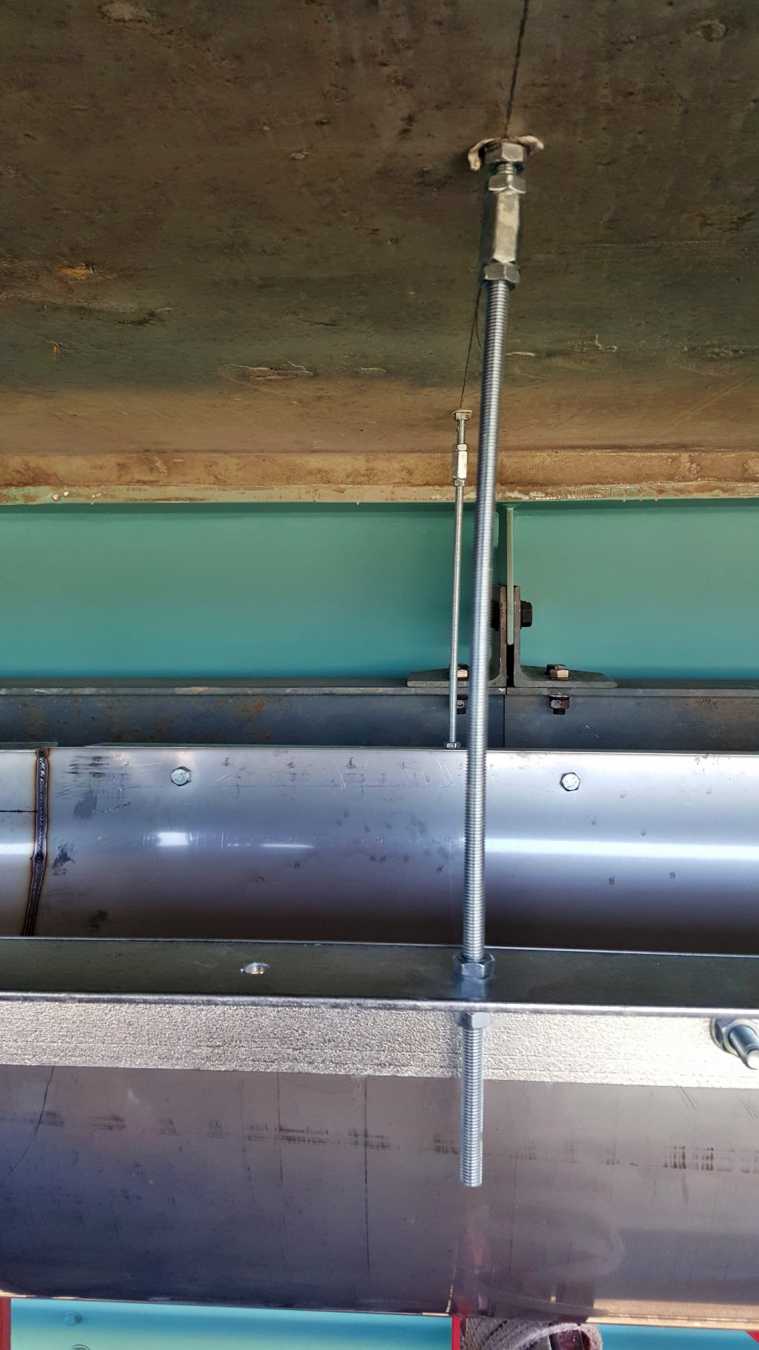

На выступающую резьбу анкера прикручивали шестигранные муфты М10х30 приблизительно на половину резьбы муфты.
В оставшуюся часть резьбы вкручивали до упора шпильки АМ10х500 HILTI. Далее требовалось законтрить муфту гайкой М10, навинчивая её на шпильку вплотную к муфте.
Устанавливали по краям лотка уголок 63х5 через имеющиеся в них отверстия при помощи болтов М12х25, шайб 12 и гаек М12 согласно чертежу.

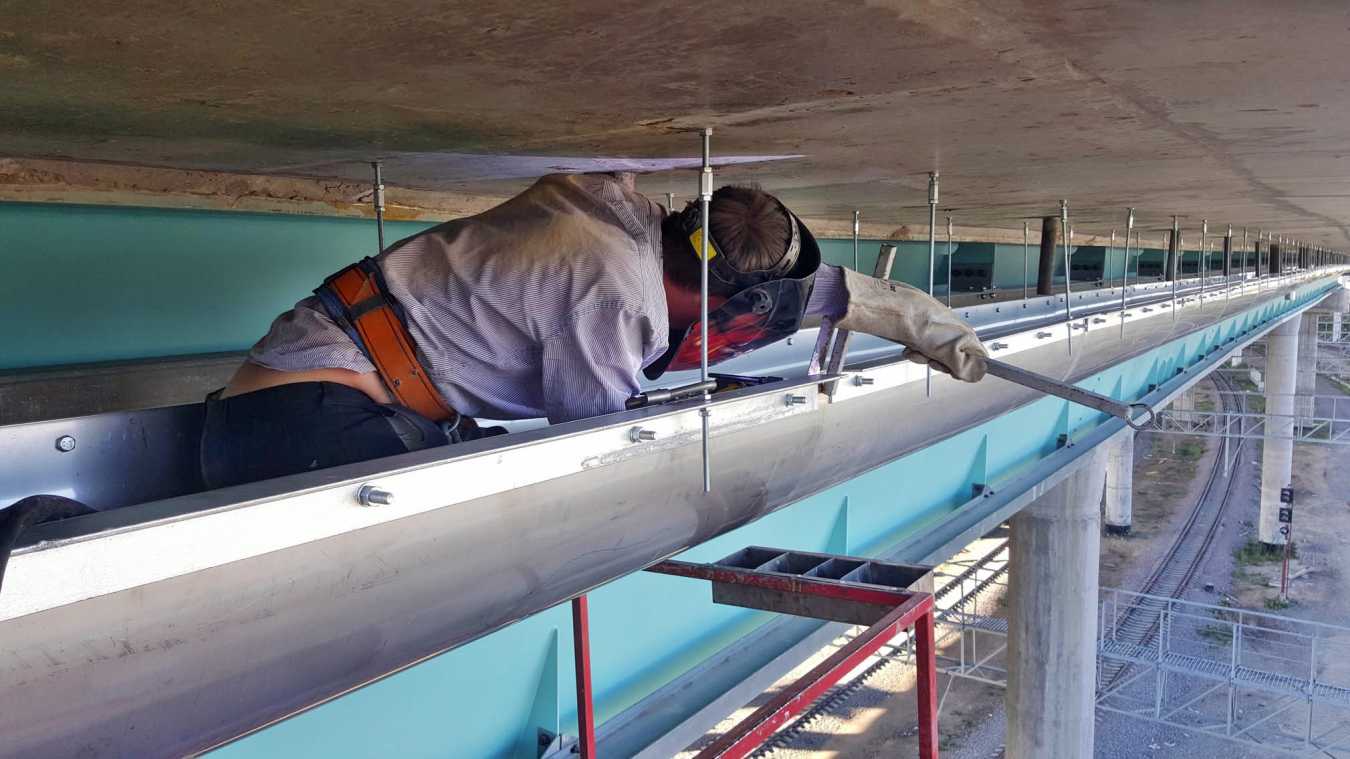

Подвешивание лотка на шпильки через отверстия в горизонтальной полке уголка лотка.
Далее оставалось только закрутить гайки М10 на шпильки, фиксируя лоток в проектное положение, и законтрить положение лотка, установив дополнительную гайку М10 на каждую шпильку.
Лотки устанавливались вдоль проектной линии с нахлёстом между собой в 15…30 мм.

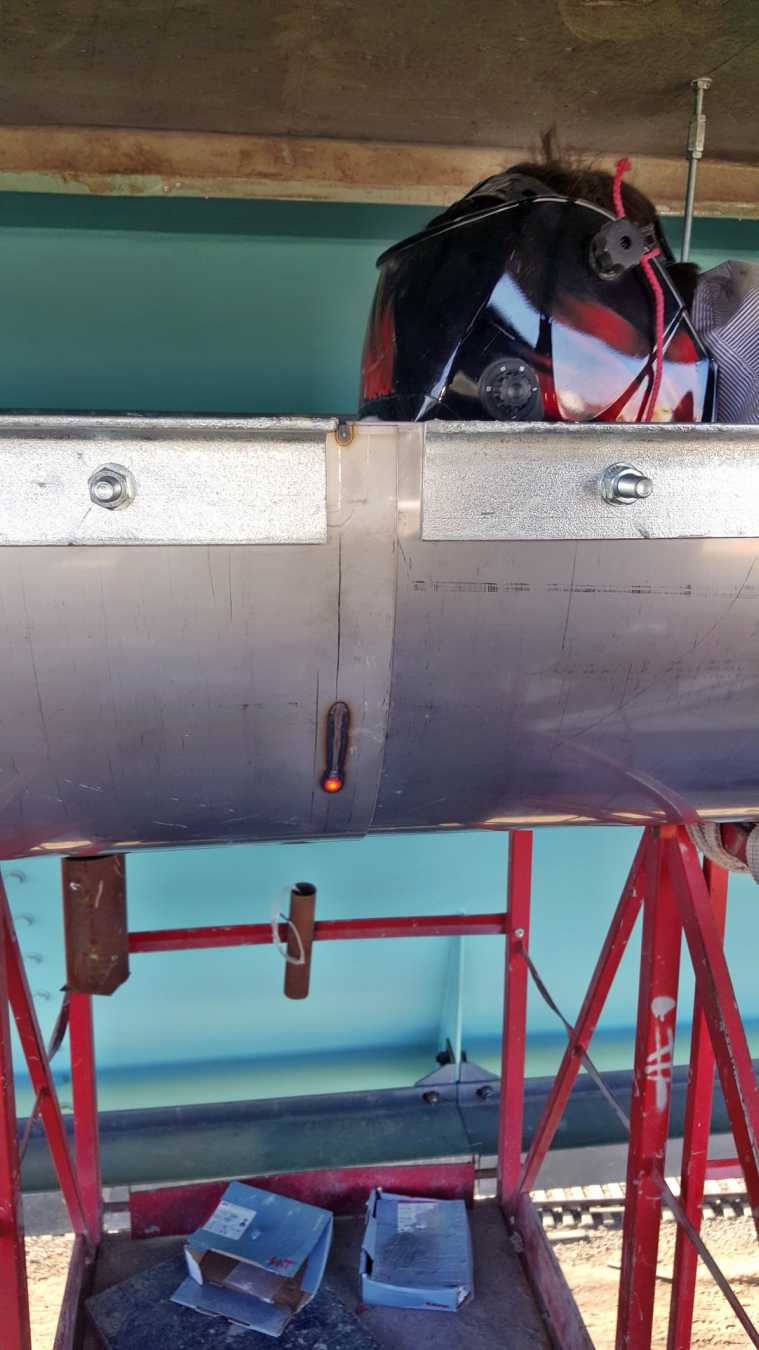

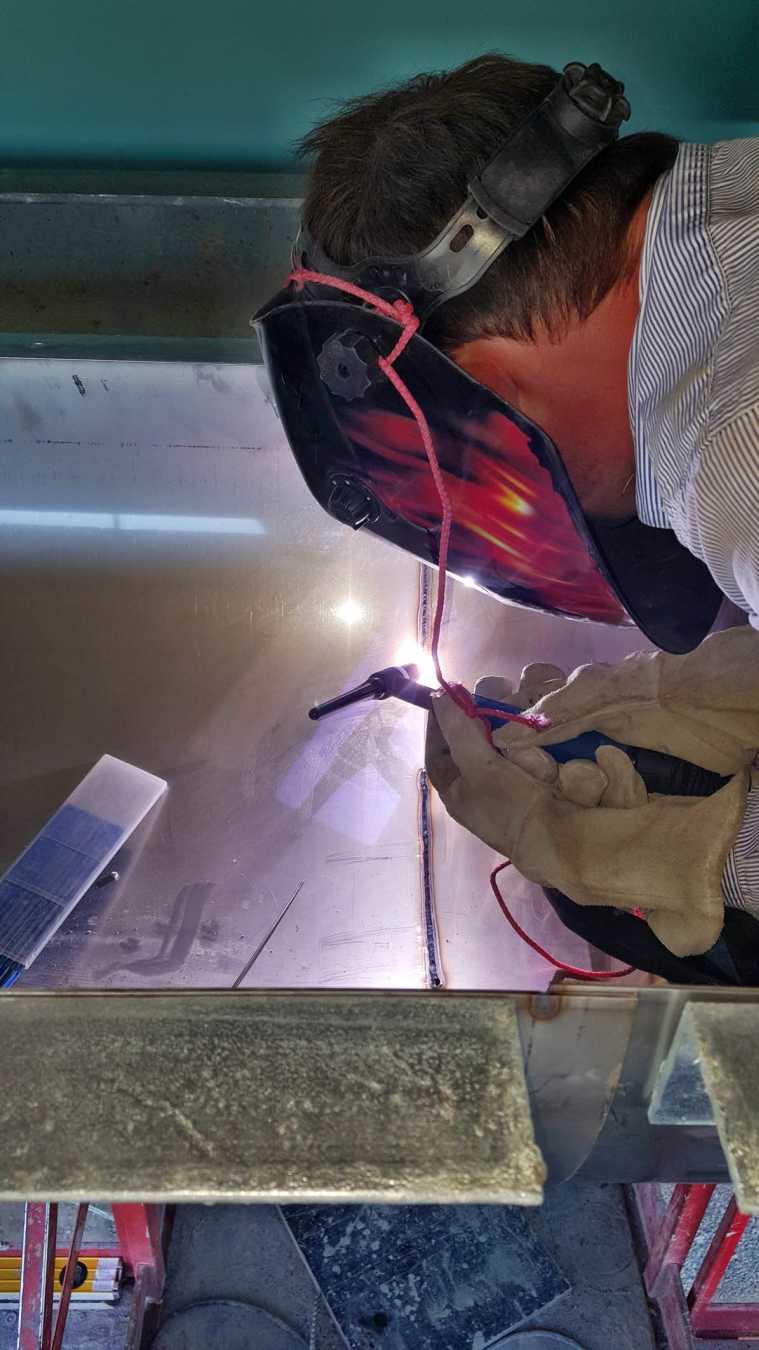

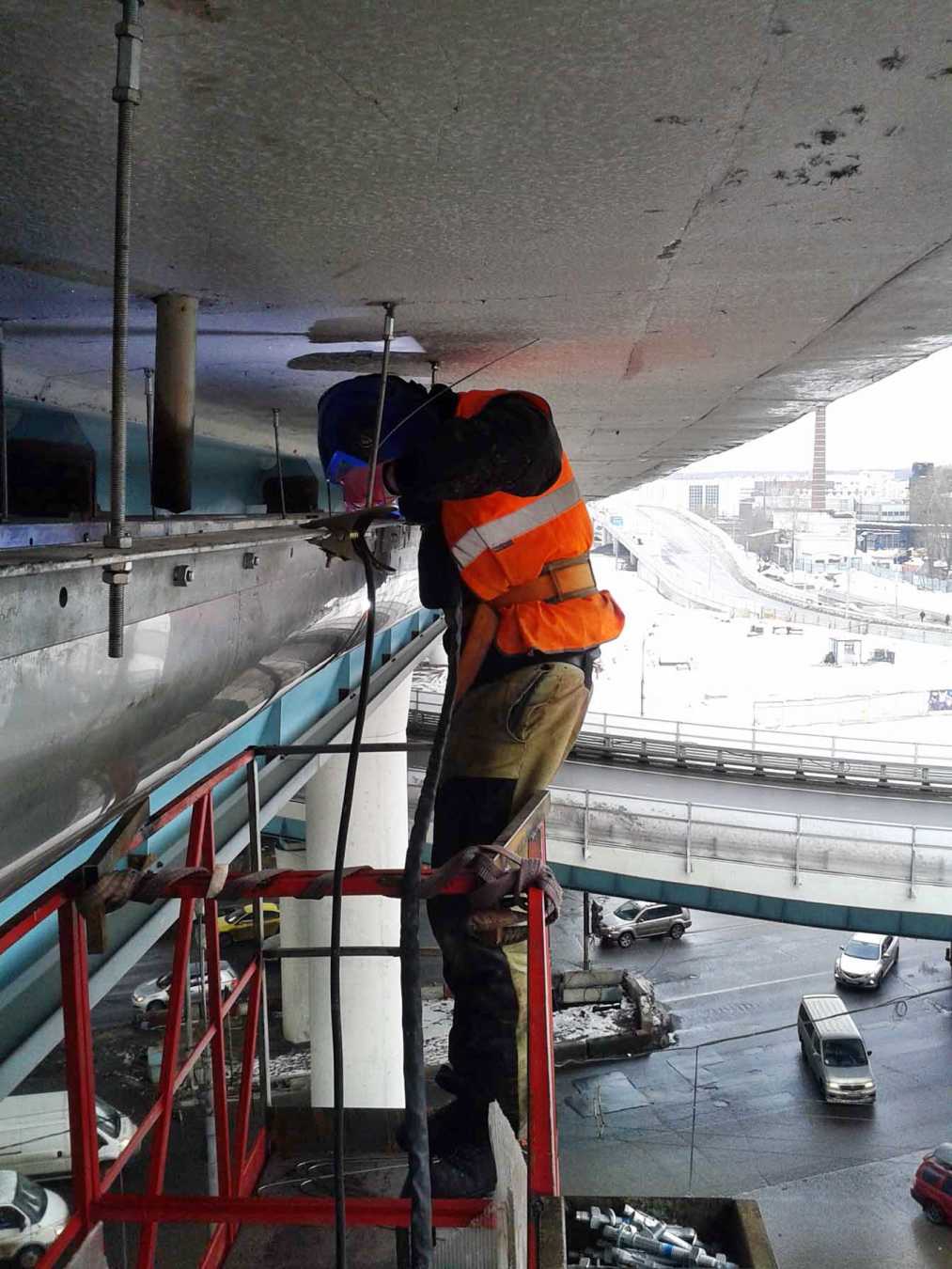

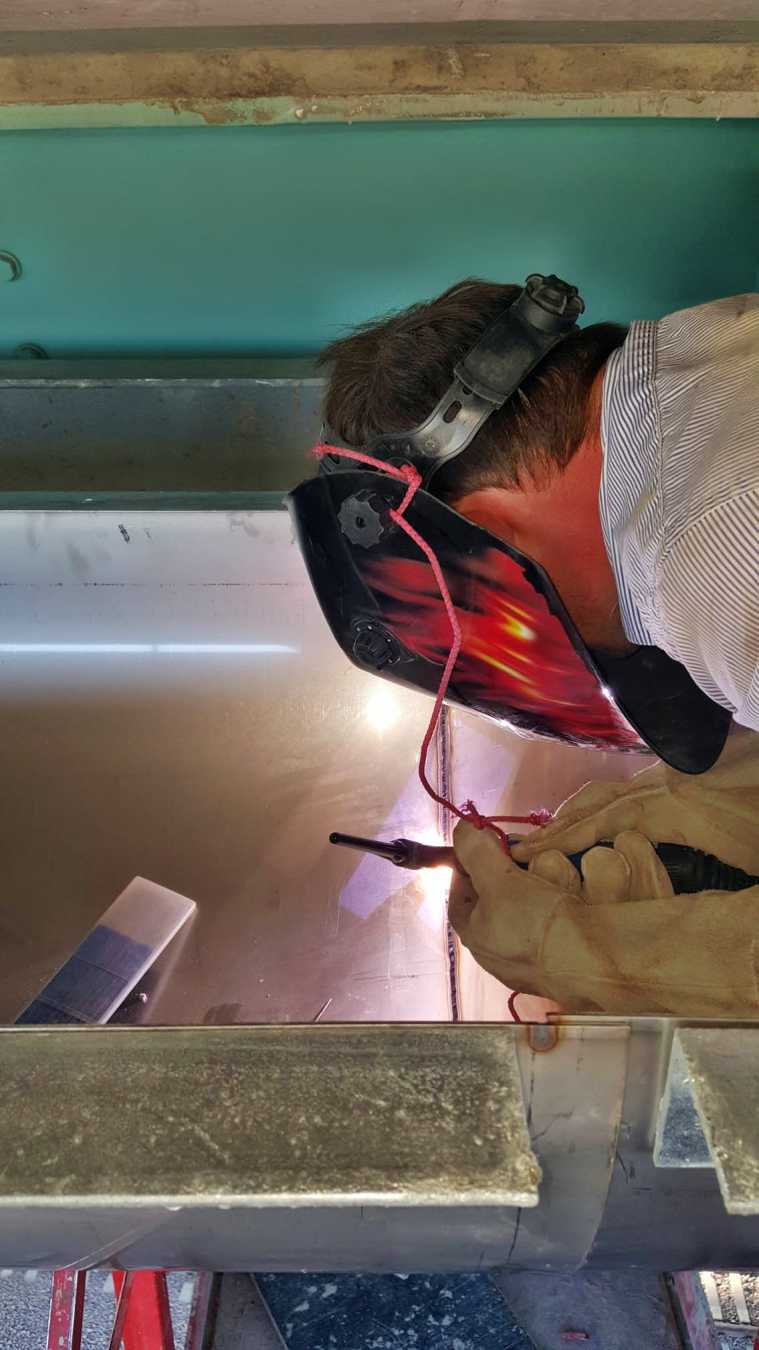

Стык лотков проваривали при помощи аргонодуговой сварки по ГОСТ 14771-76.

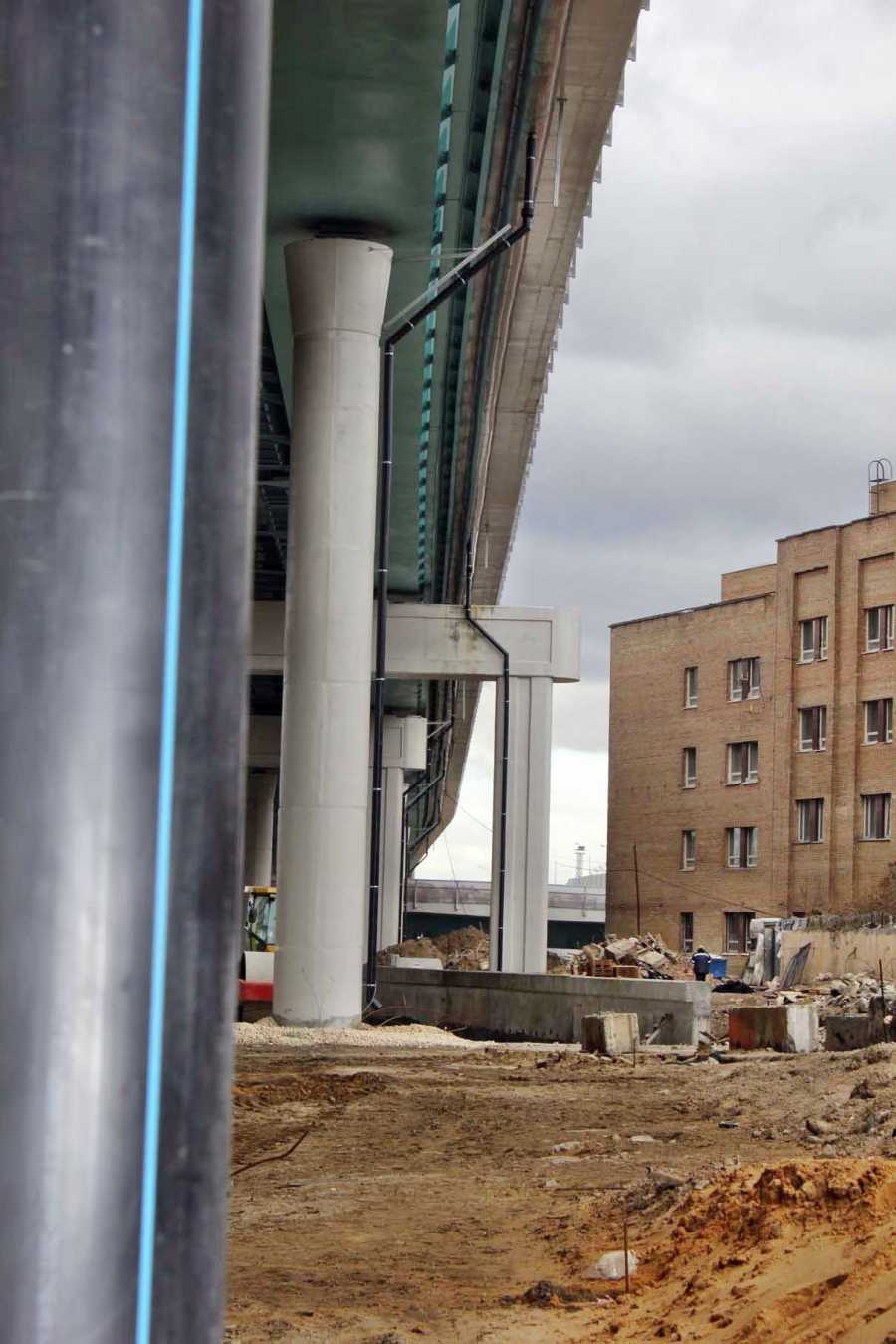

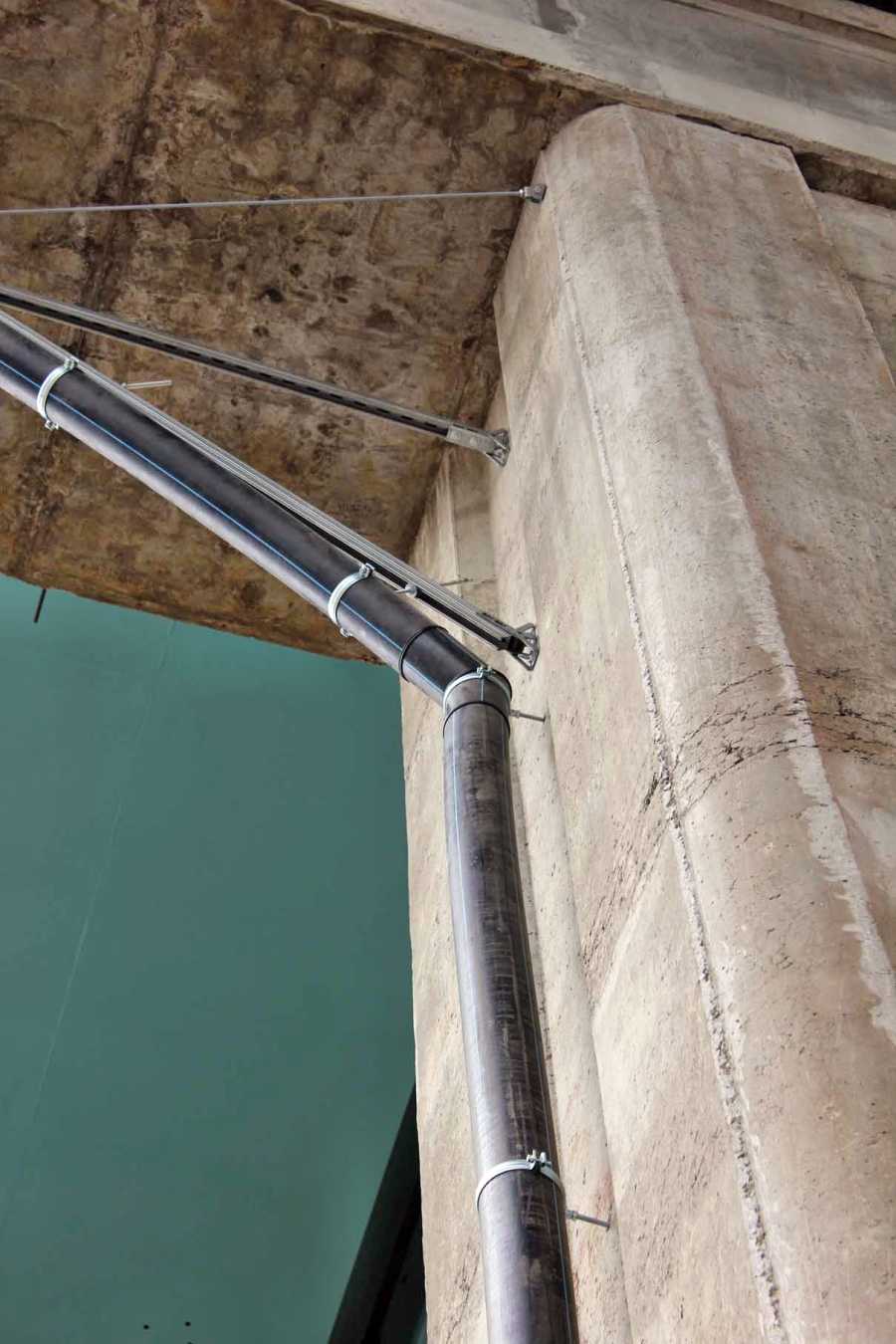

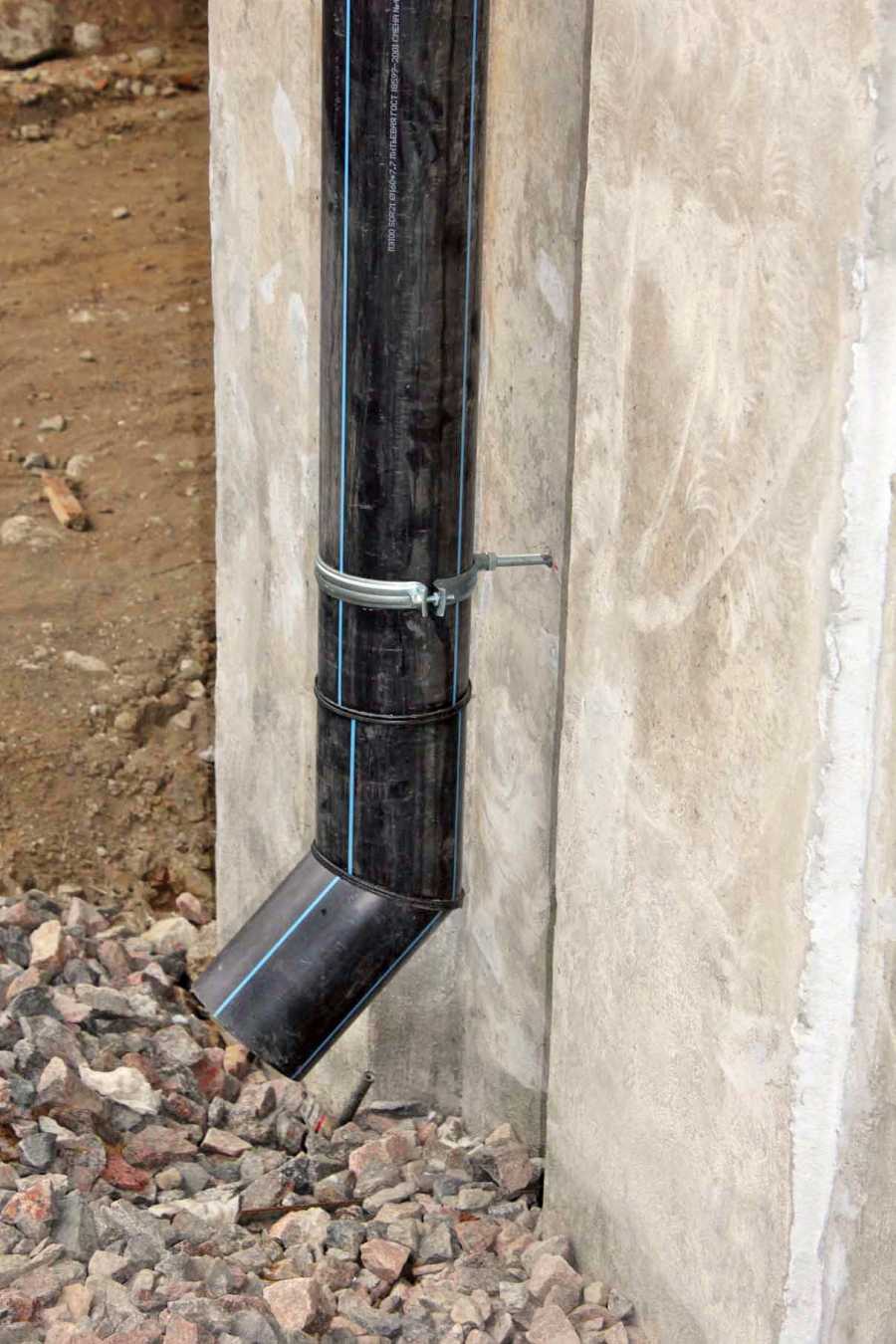

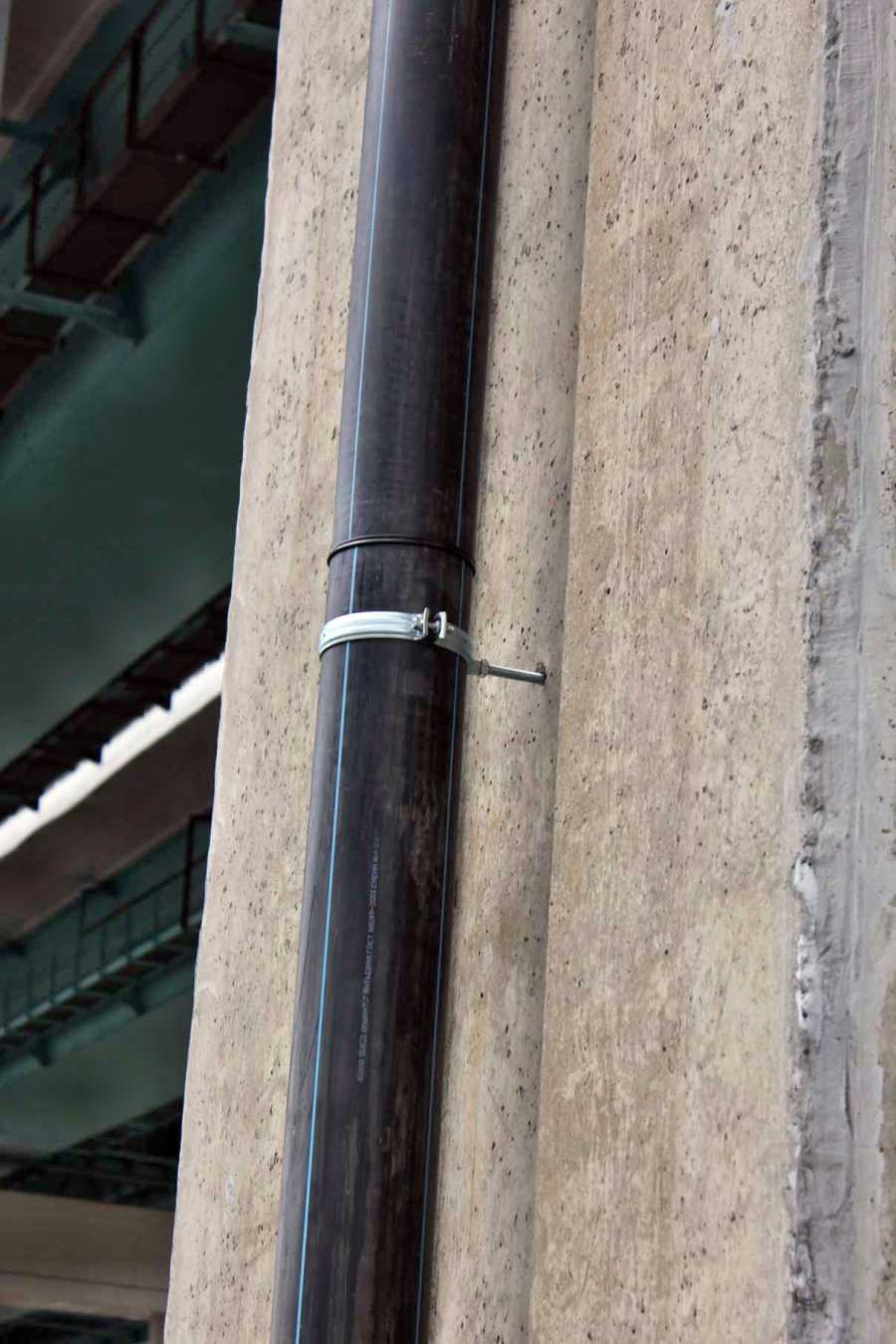

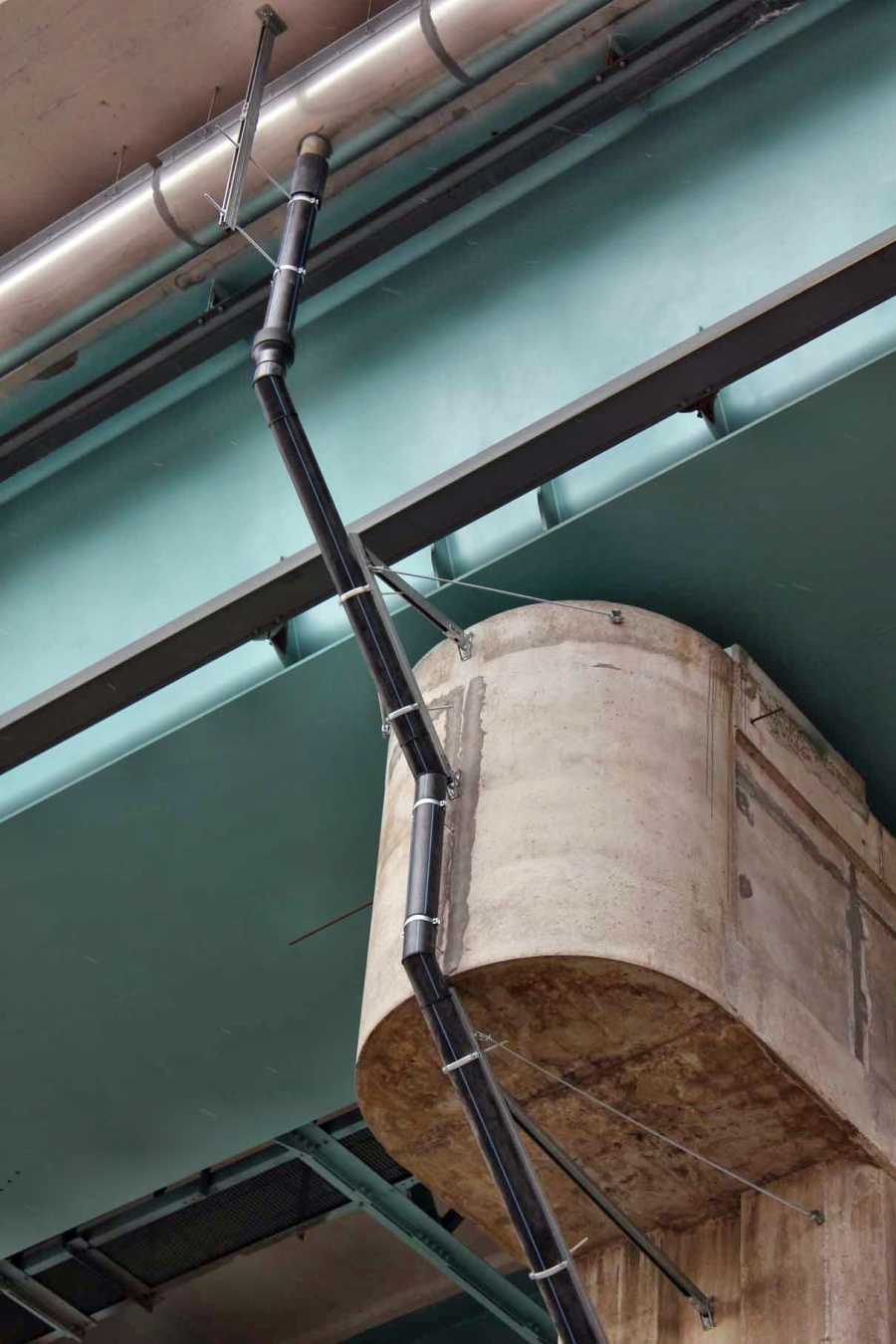

Вдоль вертикальных осей опор эстакады установили лотки с нижней отводной вварной трубой ∅150 и длиной 200 мм для подсоединения полиэтиленовых сточных труб через проходную воронку.

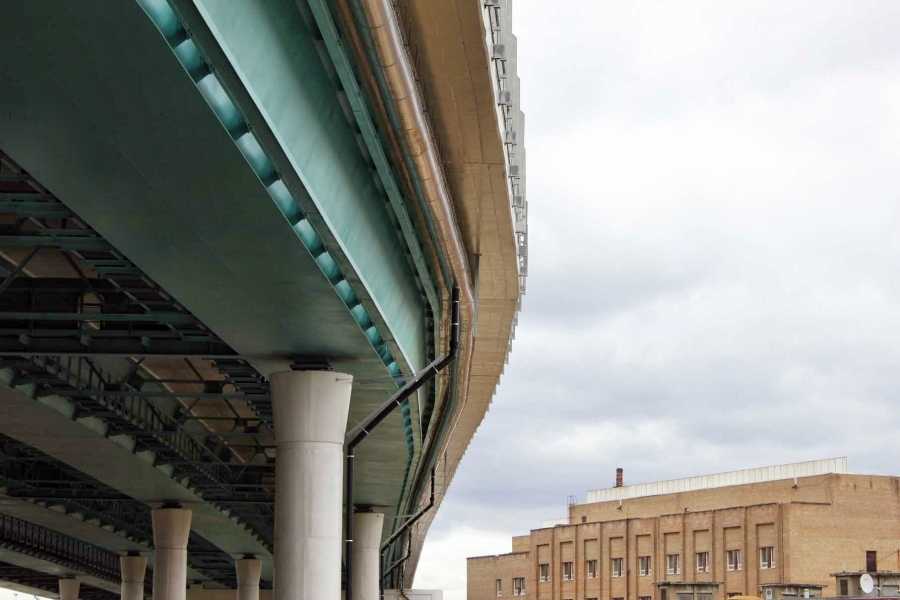

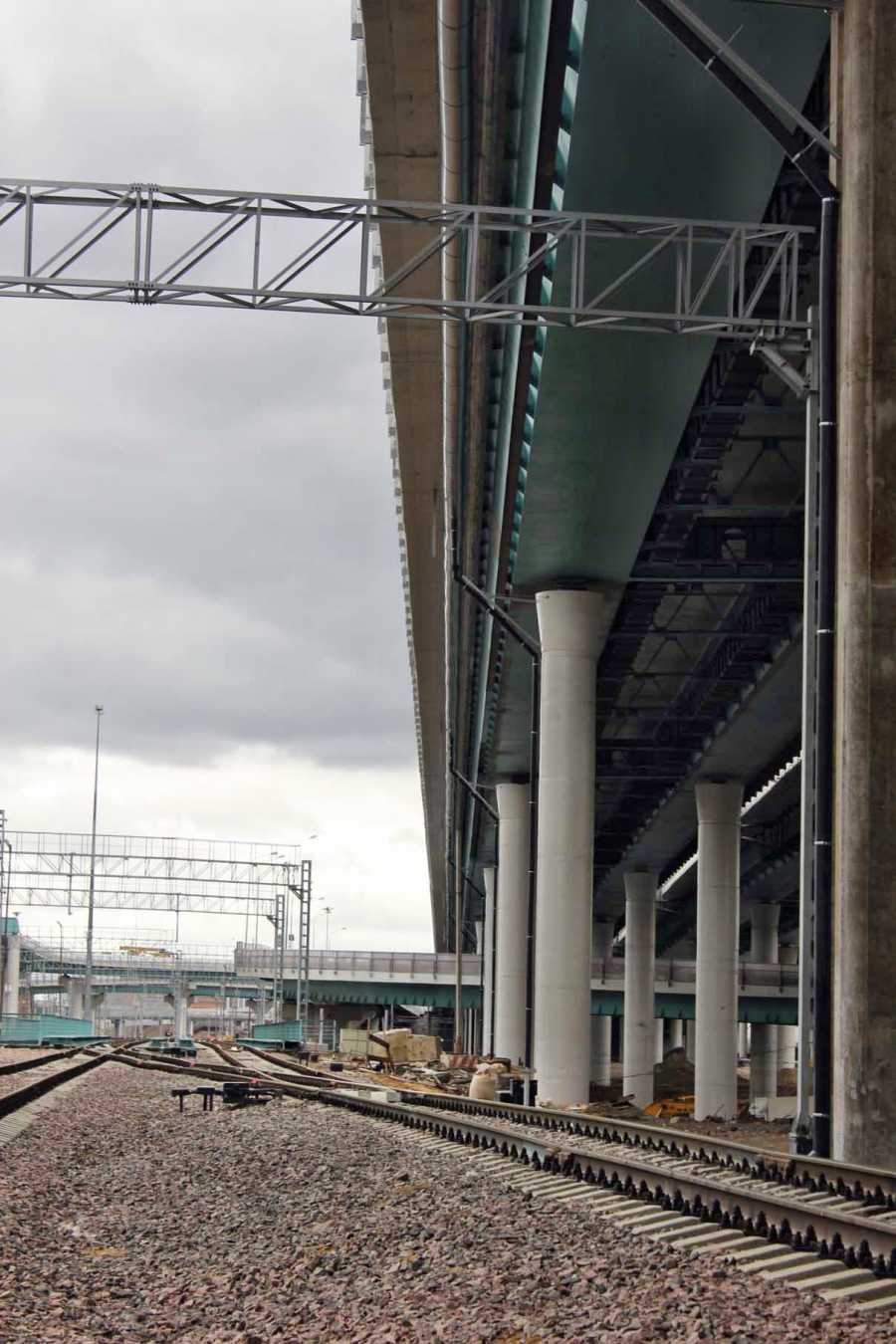

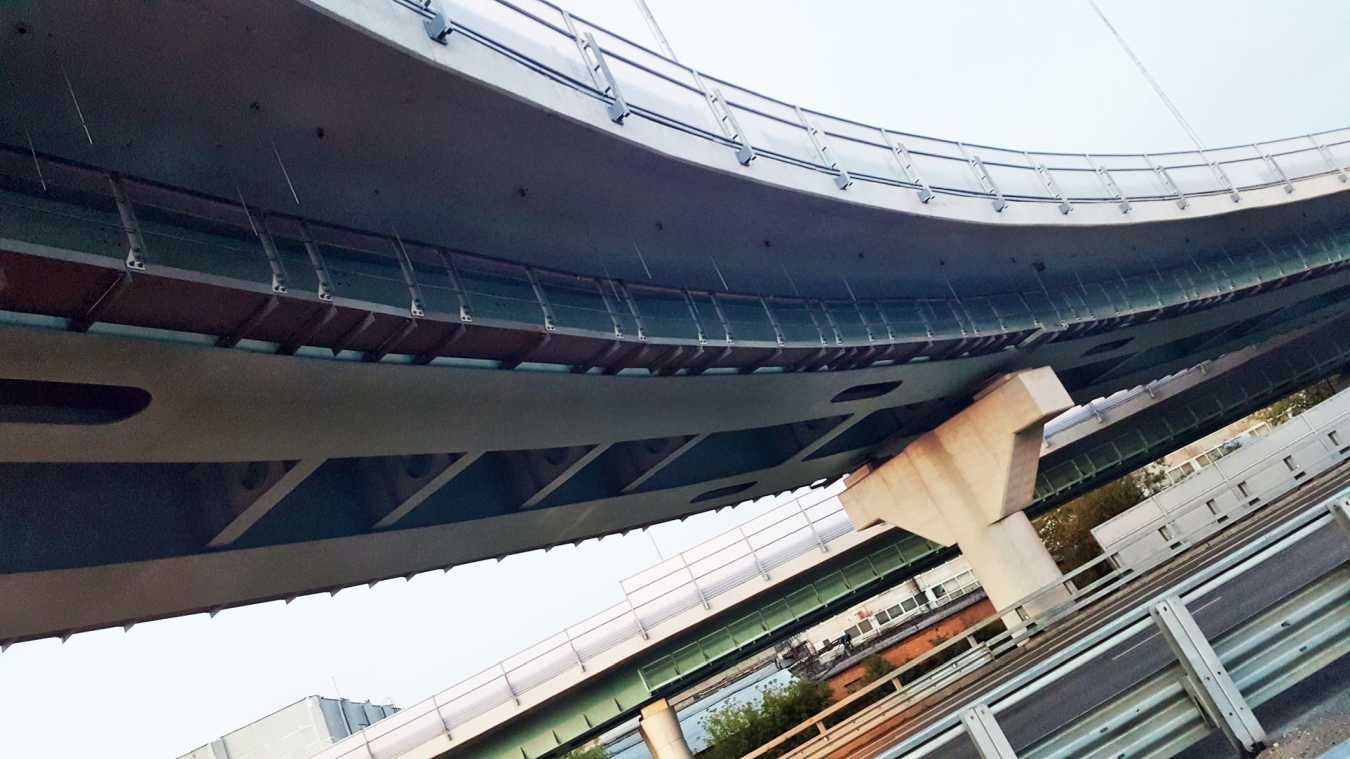

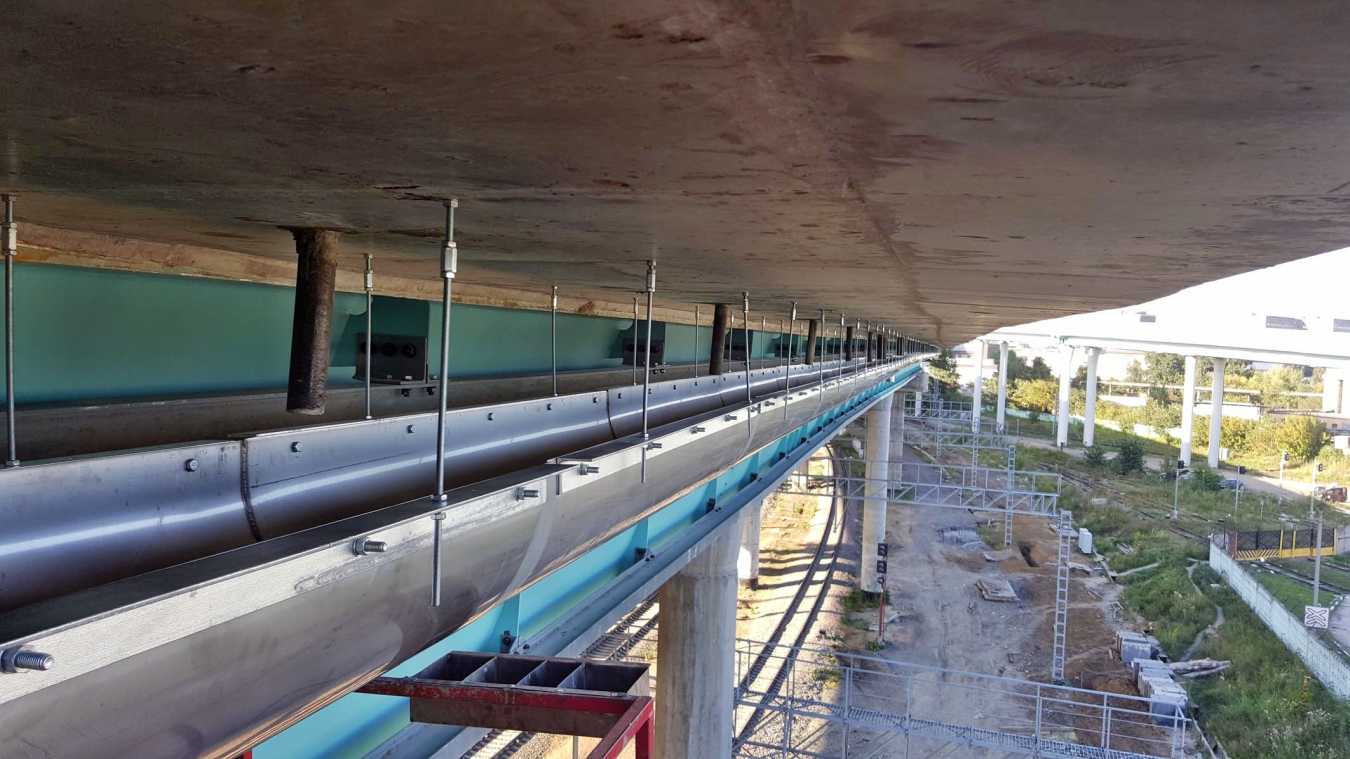

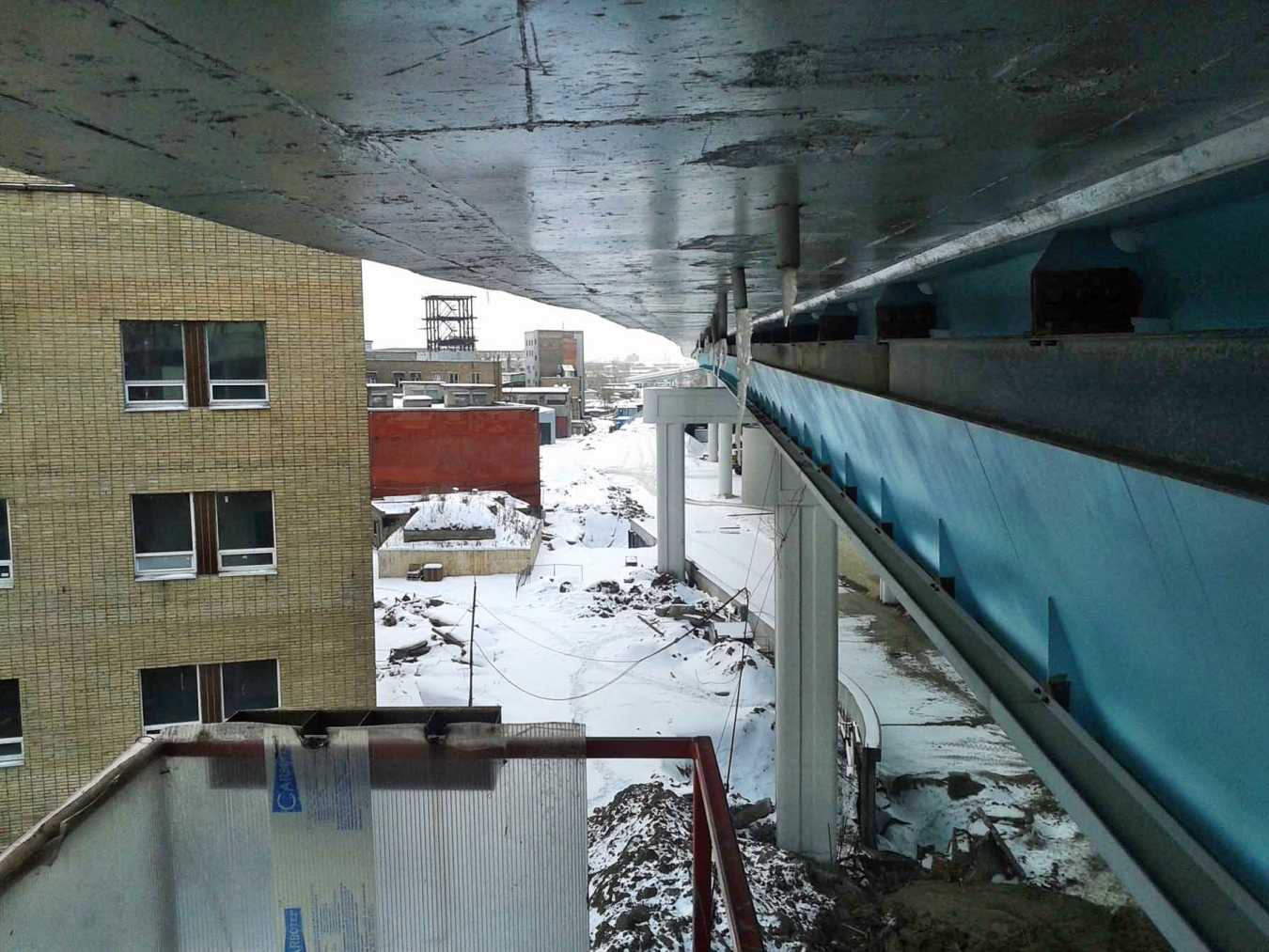

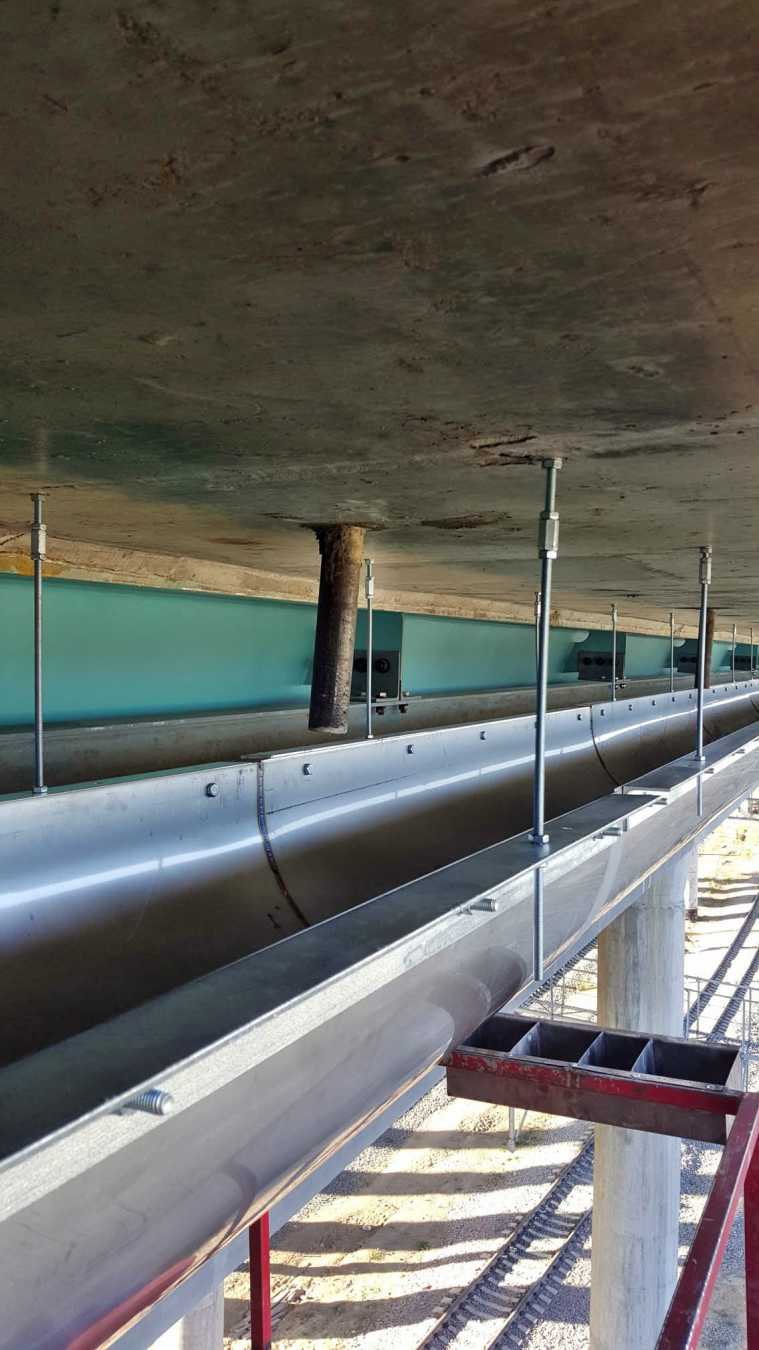

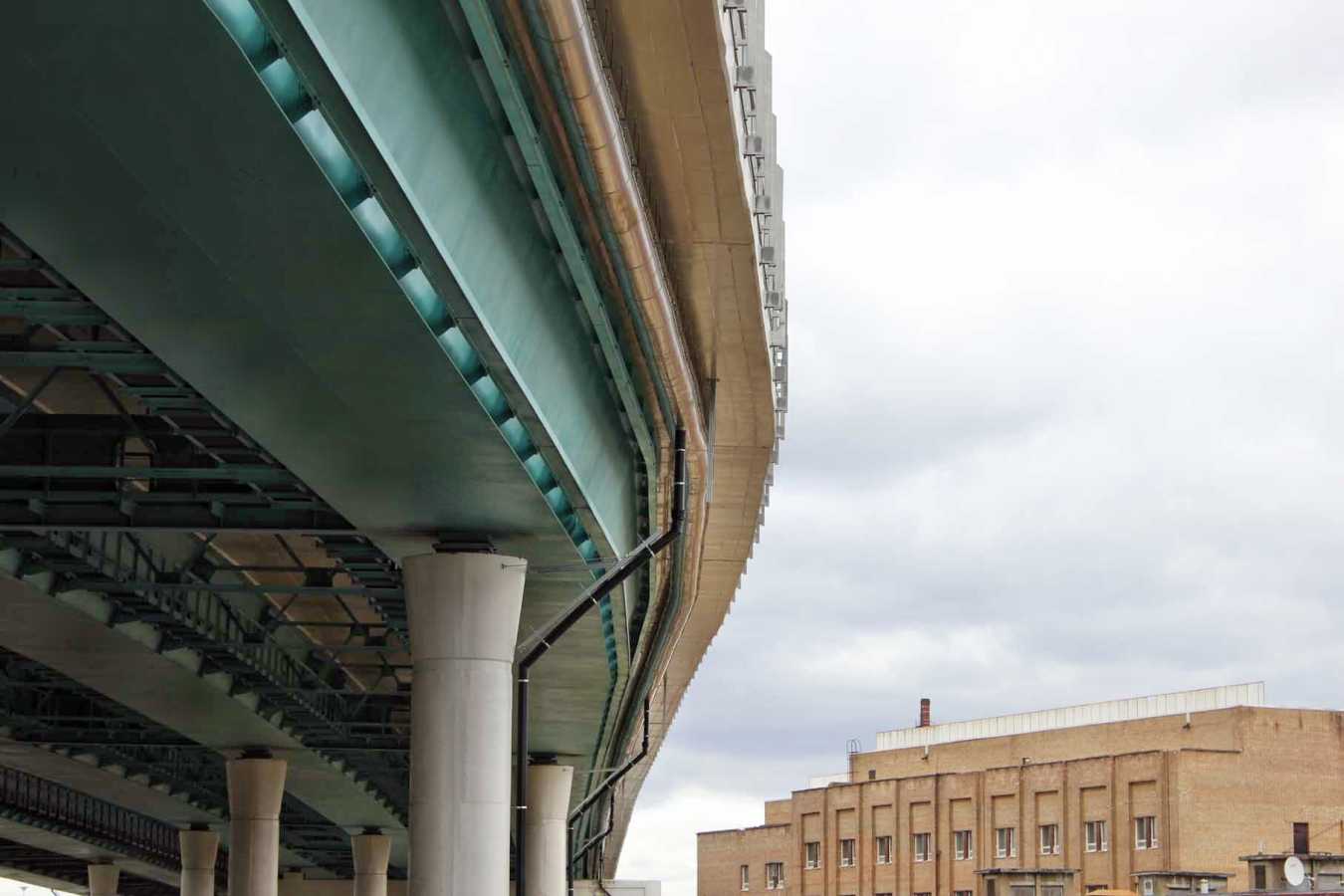

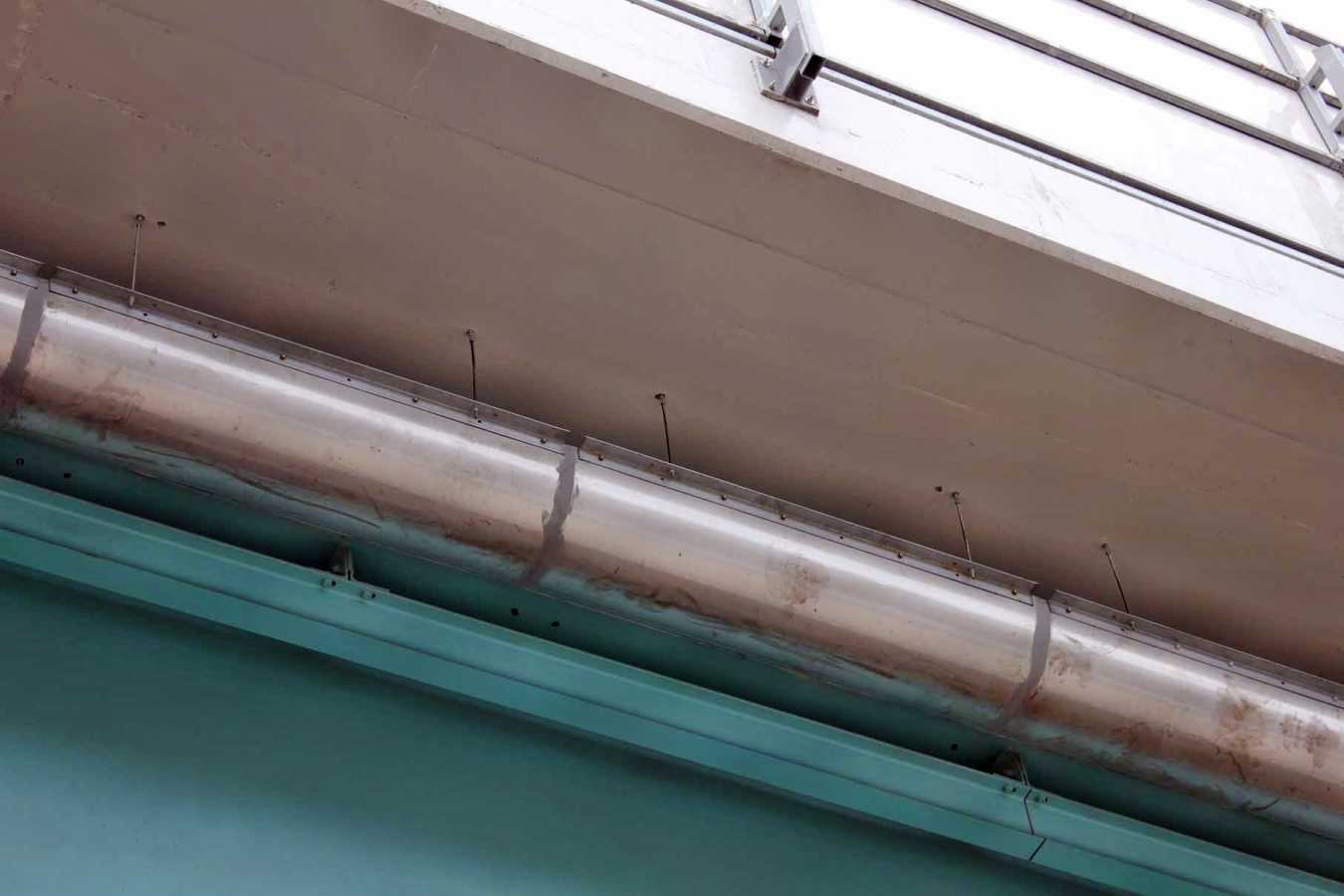

Водоотводные лотки с эстакады
